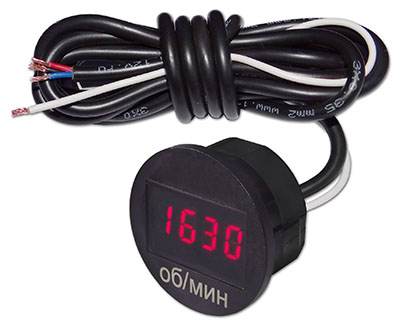

Индикатор ЧАСТОТЫ ВРАЩЕНИЯ ИЧВ5 (красного свечения) (Энергомаш)

Масса: 100 г.
Количество
Цена 402.10
Предназначен для цифрового отображения значения частоты оборотов бензинового двигателя с разным числом цилиндров (см. таблицу 2).
Индикатор выполнен на четырехзначной светодиодной матрице красного свечения.
Прибор поставляется в комплекте с соединительными проводами и проводом выбора режима.
Прибор применяется на автотранспортных средствах с напряжением бортовой сети 12В и 24В.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).

2. Просверлить отверстие диаметром 30...31 мм и зафиксировать в нем корпус индикатора.
3. Подключить соединительные провода индикатора в соответствии с таблицей 1:

Таблица 1

Цвет провода

Назначение

Красный

“+” после замка зажигания

Чёрный

“Масса”

Синий

Первичная обмотка катушки зажигания

4. Включить замок зажигания.

5. Выбрать необходимый режим работы (см.таблицу 2), кратковременно соединяя белый провод с “массой”. Номер режима отображается в течение 1с. Выбранный режим сохраняется в памяти индикатора.

Таблица 2

№ режима

цилиндры/такты

1

8/4; 4/2

2

6/4; 3/2

3

5/4

4

4/4; 2/2

5

3/4

6

2/4; 1/2

7

1/4



Подробнее об изделии

Технические характеристики:

Название Показания
Диапазон индикации200-9990 об/мин
Напряжение питания, В8-30
Дискретность10 об/мин
Погрешность, не более<30об/мин
Масса, г50
Габаритные размеры, ммØ34х17
