363.3787-05 (Энергомаш)

Масса: 110 г.
Наличие: временно нет в наличии
Цена 1027.50

Сообщить о поступлении

Отправить
Предназначено для автоматического включения/выключения различных устройств в зависимости от температуры.
Представляет собой устройство с выносным термодатчиком и соединительными проводами.
Изделие выполнено на трёх трёхзначных светодиодных матрицах для индикации температуры включения (Твкл.), температуры выключения (Твыкл.) и отображения текущей температуры.
Для индикации включения нагрузки присутствует светодиод.
Имеет функцию ручной установки Твкл./Твыкл.
Осуществляет коммутацию «+» питания с помощью силового ключа.
Применяется на автомобилях любой марки с напряжением 12В и 24В.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение


Подключение прибора производить при отключенной аккумуляторной батарее

1.1 Закрепить изделие в удобном для установки и визуального контроля месте.
1.2 Расположить термодатчик в зоне контроля температуры.
Внимание! Не допускается расположение термодатчика в агрессивных и жидких средах.
1.3 Произвести электрическое соединение реле, используя провода, выходящие из корпуса: белый - “выход +”, красный - “+”, черный - “-”.

2 Настройка
2.1
С помощью кнопок «уменьшение» (↓) и «увеличение» (↑) установить требуемую Твкл.
2.2 С помощью кнопок «уменьшение» (↓) и «увеличение» (↑) установить требуемую Твыкл.
При снятии питания реле сохраняет установленные значения Твкл. и Твыкл. в энергонезависимой памяти.

3 Режим работы

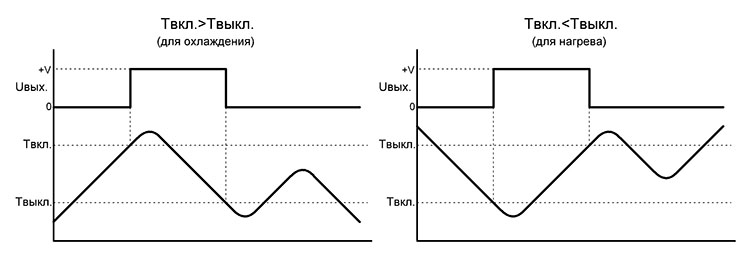

“+” на выходе появляется при достижении термодатчиком Твкл. и пропадает при достижении Твыкл. в зависимости от настройки Твкл.>Твыкл. или Твкл.<Твыкл.(рис.1).

Рис.1
