363.3787-01 (Энергомаш)

Масса: 20 г.
Количество
Цена 1295.00

Реле контроля температуры 363.3787-01

Предназначено для включения/выключения электрических цепей при достижении определенной температуры. Реле используются в сетях постоянного тока с напряжением до 30В и максимальным коммутируемым током 25А. Температура и гистерезис включения/выключения настраиваются по требованию заказчика от -45°С до +125°С.

В комплект входит микропроцессорный датчик температуры с проводами и соединительной пяти контактной колодкой, что позволяет размещать реле в удобном для монтажа месте. Расположение датчика непосредственно в зоне контроля температуры позволяет достигнуть высокой точности срабатывания реле.

Реле поставляется настроенным на диапазон срабатывания необходимый заказчику. При заказе уточняйте температуру включения и выключения. Для тех кто самостоятельно хочет устанавливать температуру включения/выключения -необходимо приобрести приспособление для настройки , при этом настройка осуществляется посредством двух встроенных многооборотных резисторов .

Установка и подключение:

1. Закрепить колодку реле в наиболее удобном месте так, чтобы длины провода термодатчика хватило до зоны контроля температуры.

2. Расположить термодатчик непосредственно в зоне контроля температуры. Внимание!Не допускается расположение датчика температуры в агрессивных и жидких средах.

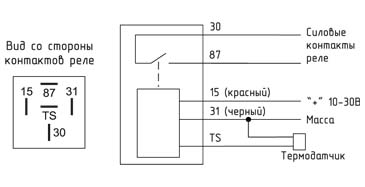

3. Произвести подключение в соответствии со схемой.

4. Установить реле в колодку.

Режим работы:

Реле начинает работать сразу после подачи питания. Силовые контакты реле замыкаются при достижении термодатчиком температуры включения и размыкаются при достижении температуры выключения.

Технические характеристики:

Название Показания
Температура включения/выключения, °C-45...+125
Погрешность, не более, °C0,5
Напряжение питания, В10-30
Ток коммутации, А25
Провод коммутации, мм200
Провод питания, мм200
Провод с термодатчиком, мм2500
Габаритные размеры реле, мм40х28х25
Масса комплекта, г20

Сопутствующие товары

Корпус датчика температуры К1

Для замены корпуса датчика температуры  53.3828, 531.3828, ТМ108, 66.3710, 661.3710

183.00

Корпус датчика температуры 42.3828

Для замены корпуса датчика температуры 19.3828, 405236, 192.3828

163.00

Корпус датчика температуры 423.3828

Для замены корпуса датчика температуры 421.3828, 51.3828, 23.3828, 405213, 2112-3851010, К3

157.00

Приспособление ПНП1 (для настройки и проверки реле 363.3787-01)

Приспособление предназначено для настройки и проверки реле контроля температуры 363.3787-01.

1492.00
