21.3759-02 (15А)
Предназначен для подключения бытовых автомобильных приборов и другой аппаратуры с напряжением питания 12В к бортовой сети грузовых автомобилей и автобусов.
Применяется на транспортных средствах (ТС) любой марки с напряжением бортовой сети 24В.

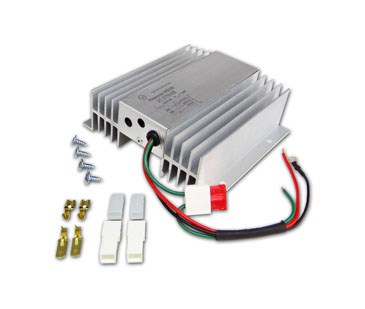

Конвертер собран на алюминиевом радиаторе, обеспечивающем надежный отвод тепла. Схема конвертера имеет защиту от короткого замыкания и превышения напряжения на выходе.
В комплект поставки входит набор для монтажа и коммутации.
Характеристики
| Напряжение на входе, В | 24±4 |
| Напряжение на выходе, В | 13,5±1 |
| Импульсный выходной ток, А | 15 |
| Номинальный выходной ток, А | 9 |
| Ток потребления, не более, мА | 15 |
| Максимальная выходная мощность, Вт | 120 |
| Габаритные размеры, мм | 140х145х50 |
| Масса, не более, кг | 0,75 |
Описание
Рекомендации по монтажу:
| Установку конвертера производить при отключенной аккумуляторной батарее. |
1. Прибор установить вертикально на металлическом основании в защищенном от влаги месте салона ТС, обеспечив свободную циркуляцию воздуха, и надежно закрепить.
2. Вывод «24В» конвертера соединить проводом (сечением не менее 2,0мм²) с выводом «+» ТС.
3. Вывод «12В» конвертера соединить проводом (сечением не менее 2,0мм²) с выводом «+» потребителя.
4. Выводы «-» потребителя и «-» конвертера надежно соединить с «массой» ТС.
Документы
-
Напряжение на входе, В24 В
-
Напряжение на выходе, В13,5 В
-
Максимальный ток, А15 А
