361.3787

Вес:
20
гр.
Количество:
967
руб.
Есть в наличии

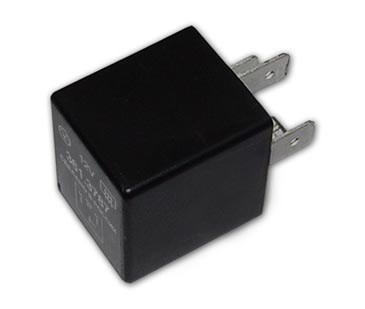

Предназначено для включения на фиксированное время обогрева заднего стекла при подаче напряжения на «обмотку» реле.
Применяется на автомобилях ВАЗ 2104-2115, Нива, Приора, Калина, АЗЛК 2141 и других, в которых предусмотрена установка реле обогрева заднего стекла (типа 90.3747-10) в штатный блок реле и предохранителей.
Реле выпускается со встроенным таймером.

Характеристики
Номинальное напряжение, В 12
Напряжение включения/выключения (Uвкл/выкл), В (13,3/12,8)±0,1
Максимальный ток коммутации, А 25
Ток потребления, мА 4
Время работы таймера, мин 15
Применяемость ВАЗ 2104-2115, Нива, Приора, Калина (с использованием переходника), АЗЛК 2141, иномарки и другие, в которых предусмотрена установка реле обогрева заднего стекла (типа 90.3747-10) в штатный блок реле и предохранителей
Габаритные размеры, мм 40х28х25
Масса, г 20

Описание

Реле времени обогрева заднего стекла

1 Установка и подключение

 Установка реле осуществляется в блок реле и предохранителей на место штатного реле обогрева заднего стекла (типа 90.3747-10)

2 Рекомендации по эксплуатации

 Управление работой реле осуществляется штатной кнопкой включения обогрева заднего стекла.
2.1 Включение обогрева и запуск таймера на время работы (15 мин) выполняется нажатием кнопки. Принудительное отключение обогрева осуществляется повторным нажатием кнопки.
2.2 Повторное включение обогрева осуществляется:
2.2.1 Нажатием кнопки - при использовании нефиксируемой кнопки.
2.2.2 Отжатием кнопки и нажатием ее вновь - при использовании кнопки с фиксацией.

ПРИМЕЧАНИЕ: При снижении напряжения бортовой сети автомобиля ниже Uвыкл., реле отключает обогрев, продолжая отсчет времени. При повышении напряжения бортовой сети до Uвкл., реле вновь включит обогрев на оставшееся время. Это обеспечивает работу обогревателя только при работающем двигателе, не допуская разрядки аккумулятора.


Документы

361_инструкция
