362.3787
Предназначено для автоматического включения/выключения различных устройств в зависимости от напряжения бортовой сети автомобиля.
Применяется на автомобилях любой марки с напряжением бортовой сети 12В.

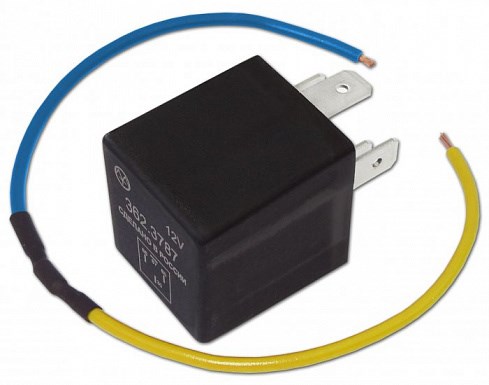

В комплект поставки входит защитный диод с проводами.
Характеристики
| Номинальное напряжение, В | 12 |
| Напряжение включения/выключения (Uвкл/выкл), В | (13,3/12,8)±0,15 |
| Максимальный ток коммутации, А | 25 |
| Ток потребления, мА | 4 |
| Время задержки включения/выключения, с | 5/3 |
| Применяемость | Автомобили любой марки |
| Габаритные размеры реле, мм | 40х28х25 |
| Масса, г | 20 |
Описание
Установка и подключение

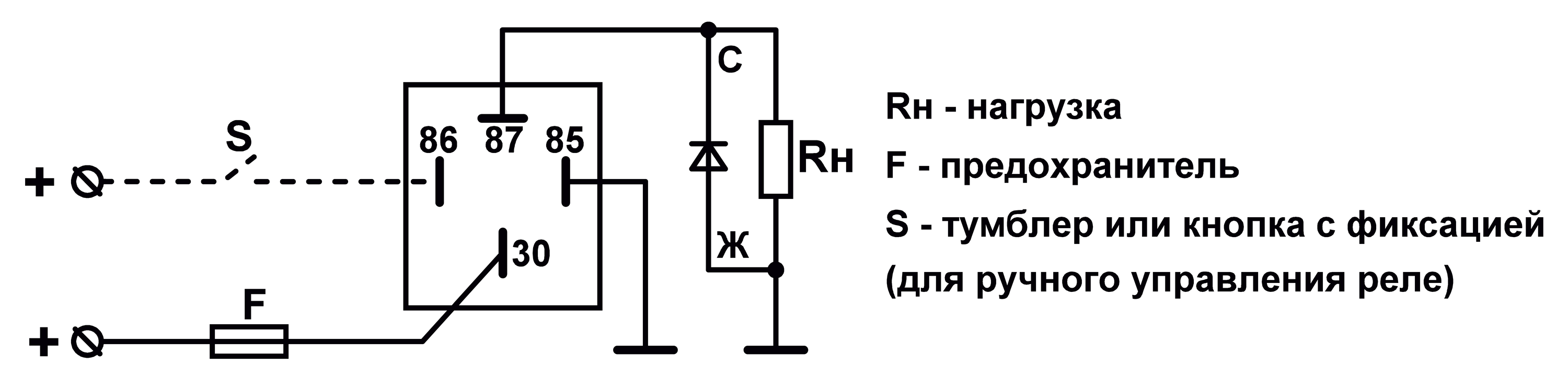

1. Подключить реле в соответствии со схемой.
При подключении допускается менять между собой контакты «30» и «87»; «85» и «86».
2. При подключении индуктивной нагрузки, подсоединить параллельно ей защитный диод (из комплекта), соблюдая полярность: желтый (Ж) провод от диода - к «-» нагрузки, синий (С) - к «+» нагрузки.
Режимы работы
1 Автоматический режим
Автоматическое включение реле происходит после запуска двигателя при достижении напряжения бортовой сети значения «Uвкл» и удержания его не ниже этого уровня в течение 5с, выключение - после остановки двигателя при падении напряжения бортовой сети до значения «Uвыкл» и удержании его не выше этого уровня в течение 3с.
2 Ручной режим
Переход реле в режим ручного включения/выключения (при уже работающем автоматическом режиме) осуществляется переключением тумблера S.
Возврат в автоматический режим (п.1) осуществляется при снижении напряжения до значения «Uвкл» и удержании его не выше этого уровня в течение 3с при выключенном тумблере S.
