402.3787-01 12В 40/30А 5-ти контактное с колодкой
Реле электромагнитное 402.3787-01 (12В, 40/30А, 5-контактное с колодкой)
Назначение устройства
Электромагнитное 5-контактное переключающее реле 402.3787-01 производства ЗАО «Энергомаш» предназначено для коммутации мощных электрических цепей постоянного тока (управление фарами, вентиляторами, стеклоподъемниками и др.).
Применяется на легковых и грузовых автомобилях, а также спецтехнике с напряжением бортовой сети 12В. Ключевой особенностью данной модели является наличие герметичной ответной колодки и клемм в комплекте, что позволяет устанавливать реле в местах, подверженных воздействию влаги и грязи (квадроциклы, катера, подкапотное пространство).
Особенности монтажа

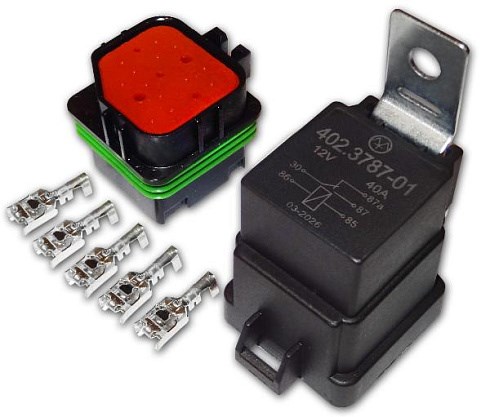

В комплект поставки входит монтажный кронштейн, защитная колодка и набор контактов под обжим проводов. Установите реле в монтажный блок или закрепите на кузов автомобиля. Подключение осуществляется через штатную колодку, обеспечивая надежную изоляцию соединений.
Технические данные
Электрическая схема

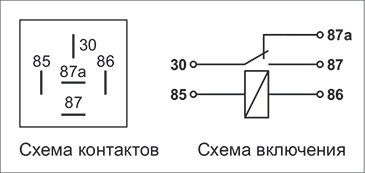

Принципиальная схема подключения 5-контактного переключающего реле:
- Контакт 30: Питание (+12В)
- Контакт 85: Общий контакт силовой цепи
- Контакт 86: Обмотка реле (управление)
- Контакт 87: Нормально разомкнутый контакт (Н.Р.)
- Контакт 87a: Нормально замкнутый контакт (Н.З.)
Файлы для скачивания
-
Номинальное напряжение, В12
-
Ток нагрузки, А40/30
-
Тип релеПереключающее
