406.3787-02 24В 20А 4-х контактное со светодиодом
Вес:
40
гр.
Новинка
406.3787-02 24В 20А 4-х контактное со светодиодом
Количество:
174
руб.
Есть в наличии

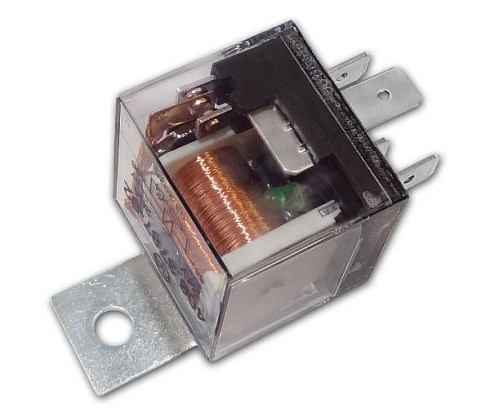

Реле электромагнитное 406.3787-02 (24В, 20А, 4-контактное со светодиодом)
Назначение устройства
Электромагнитное замыкающее реле предназначено для коммутации электрических цепей постоянного тока. Применяется на автомобилях любой марки с напряжением бортовой сети 24В.
Реле имеет встроенный светодиод для индикации питания на обмотке реле, что позволяет визуально контролировать его работу.
Рекомендации по монтажу
- Установить реле в монтажный блок или закрепить на кузов автомобиля, используя кронштейн, входящий в комплект поставки.
- При монтаже на кузов, колодку с подводящими проводами надежно соединить с контактами реле.
Технические данные
Электрическая схема

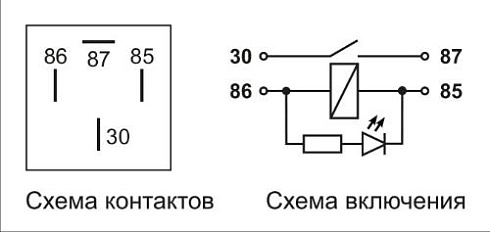

Принципиальная схема подключения 4-контактного замыкающего реле со светодиодом:
- Контакт 30: Питание (+24В)
- Контакт 85: Обмотка реле (управление)
- Контакт 86: Обмотка реле (управление)
- Контакт 87: Нормально разомкнутый контакт (Н.Р.) - выход на потребителя
Файлы для скачивания
Документы (PDF)
Размер: ~100 Кб
-
Номинальное напряжение, В24
-
Ток нагрузки, А20
-
Тип релеЗамыкающее
