408.3787-03 24В 20А 5-ти контактное с предохранителем

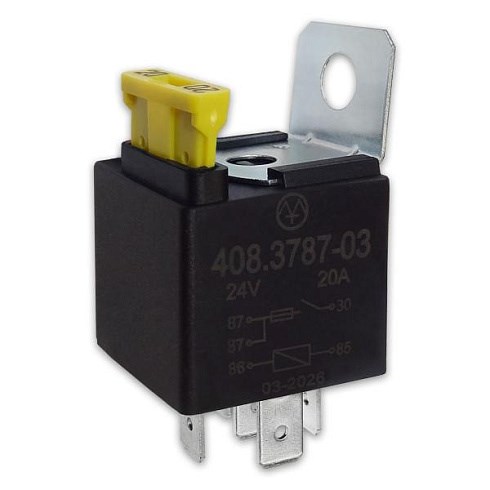

Реле электромагнитное 408.3787-03 (24В, 20А, 5-контактное)
Назначение устройства
Электромагнитное 5-контактное переключающее реле 408.3787-03 производства ЗАО «Энергомаш» предназначено для коммутации электрических цепей постоянного тока.
Применяется на грузовых автомобилях, автобусах и спецтехнике с напряжением бортовой сети 24В. Отличительной особенностью данной модели является наличие встроенного флажкового предохранителя в силовой цепи, что повышает безопасность электропроводки и упрощает монтаж, исключая необходимость установки дополнительного блока предохранителей.
Особенности монтажа
В комплект поставки входит кронштейн для крепления. Установите реле в монтажный блок или закрепите на кузов автомобиля. При монтаже на кузов надежно соедините колодку с подводящими проводами с контактами реле серии 6,3 мм.
Технические данные
Электрическая схема

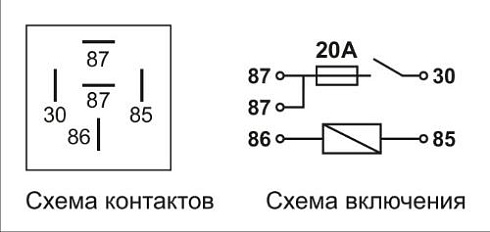

Принципиальная схема подключения 5-контактного переключающего реле с предохранителем:
- Контакт 30: Питание (+24В через встроенный предохранитель)
- Контакт 85: Общий контакт силовой цепи
- Контакт 86: Обмотка реле (управление)
- Контакт 87: Нормально разомкнутый контакт (Н.Р.)
- Контакт 87a: Нормально замкнутый контакт (Н.З.)
Файлы для скачивания
-
Номинальное напряжение, В24
-
Ток нагрузки, А20
-
Тип релеЗамыкающее
