409.3787-05 24В 20А/15А 5-ти контактное
Вес:
40
гр.
Новинка
409.3787-05 24В 20А/15А 5-ти контактное
Количество:
158
руб.
Есть в наличии

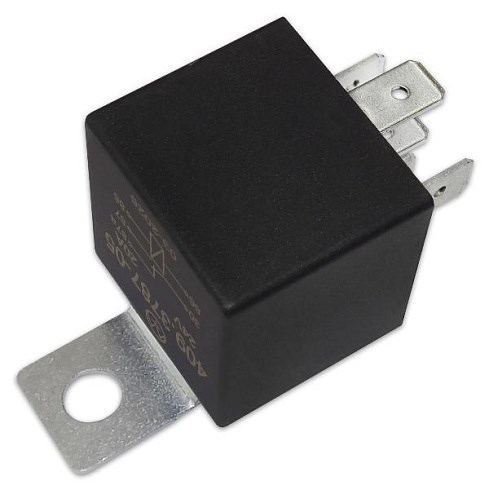

Реле электромагнитное 409.3787-05 (24В, 20/15А, 5-ти контактное)
Назначение устройства
Электромагнитное 5-ти контактное переключающее реле предназначено для коммутации электрических цепей постоянного тока.
Применяется на автомобилях любой марки с напряжением бортовой сети 24В. В комплект поставки входит кронштейн для крепления.
Рекомендации по монтажу
- Установить реле в монтажный блок или закрепить на кузов автомобиля, используя кронштейн, входящий в комплект.
- При монтаже на кузов, колодку с подводящими проводами надежно соединить с контактами реле.
Технические данные

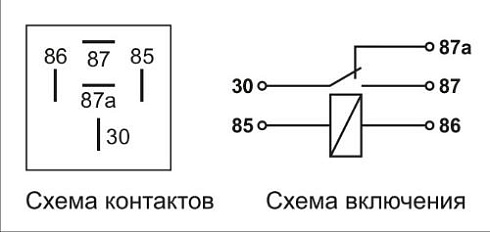

Электрическая схема
Принципиальная схема подключения 5-ти контактного переключающего реле:
- Контакт 30: Питание (+24В)
- Контакт 85: Обмотка реле (управление)
- Контакт 86: Обмотка реле (управление)
- Контакт 87: Нормально разомкнутый контакт (Н.Р.)
- Контакт 87a: Нормально замкнутый контакт (Н.З.)
Файлы для скачивания
Документы (PDF)
Размер: ~100 Кб
-
Номинальное напряжение, В24
-
Ток нагрузки, А20/15
-
Тип релеПереключающее
