411.3787-07 24В 40А/30А 5-ти контактное
Вес:
40
гр.
Новинка
411.3787-07 24В 40А/30А 5-ти контактное
Количество:
248
руб.
Есть в наличии

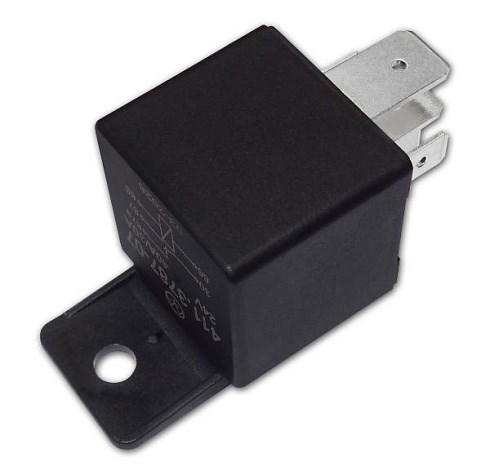

Реле электромагнитное 411.3787-07 (24В, 40/30А, 5-ти контактное)
Назначение устройства
Электромагнитное переключающее реле предназначено для коммутации электрических цепей постоянного тока.
Применяется на автомобилях любой марки с напряжением бортовой сети 24В.
Рекомендации по монтажу
- Установить реле в монтажный блок или закрепить на кузов автомобиля, используя кронштейн.
- При монтаже на кузов, колодку с подводящими проводами надежно соединить с контактами реле.
Технические данные
Электрическая схема

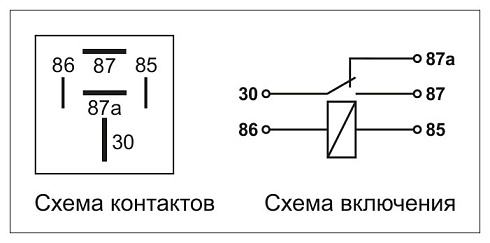

Принципиальная схема подключения 5-ти контактного переключающего реле:
- Контакт 30: Питание (+24В)
- Контакт 85: Обмотка реле (управление)
- Контакт 86: Обмотка реле (управление)
- Контакт 87: Нормально разомкнутый контакт (Н.Р.)
- Контакт 87a: Нормально замкнутый контакт (Н.З.)
Файлы для скачивания
Документы (PDF)
Размер: ~100 Кб
-
Номинальное напряжение, В24
-
Ток нагрузки, А40/30
-
Тип релеПереключающее
