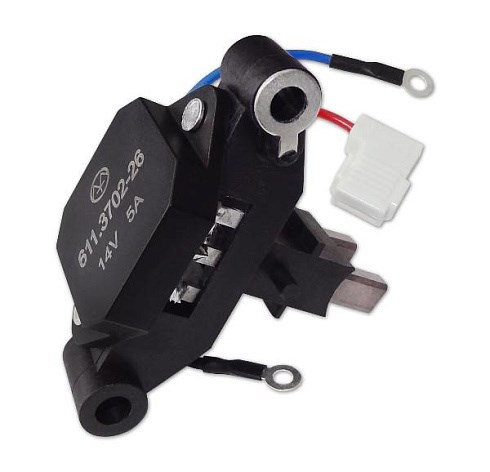

611.3702-26 в сборе с ЩУ

Вес:
100
гр.
Количество:

611.3702-26 в сборе с ЩУ

Применяется на автомобилях ВАЗ 2110-2115, 2170-2172, 21213, 2123 и модификациях, работающих с генератором 5102.3771 и его модификациями.

Поставляется в сборе со щеточным узлом.

Характеристика Ед. изм. Значение
Напряжение настройки В 14,5±0,1
Максимальный ток возбуждения А 5
Габаритные размеры мм 66х52х33
Масса не более г 30

Рекомендации по монтажу

1. Установить щеточный узел на штатное место и надежно закрепить.

2. Соединить колодку гнездовую флажкового типа со штырем «+» на генераторе.

3. Кольцевые наконечники: «Л» (провод черного цвета), «Ф» (провод синего цвета) закрепить на соответствующих контактах генератора.


  • Генератор
    5102.3771
  • Применяемость
    ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2113, ВАЗ-2114, ВАЗ-2115, ВАЗ-21213, ВАЗ-2123, ВАЗ-2170, ВАЗ-2171, ВАЗ-2172
