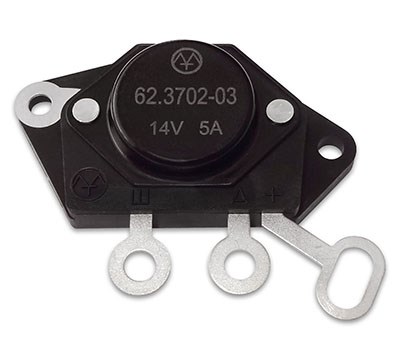

62.3702-03
Предназначен для автоматического поддержания напряжения на зажимах генератора переменного тока. Применяется на тракторах и комбайнах с генераторами типа Г700, Г700А, Г1000, Г1000А, 4051.3771, 4052.3771, 4053.3771, 46.3701.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа.
Характеристики
| Напряжение настройки, В | 14,35±0,15 |
| Максимальный ток нагрузки, А | 5 |
| Масса, кг | 0,025 |
Описание
Рекомендации по монтажу
1. Снять крышку генератора. Осуществить демонтаж вышедшего из строя регулятора напряжения, сохранив крепёжные детали.
2. Очистить от грязи и ржавчины места крепления изделия, контактные шпильки генератора и крепёжные детали.
3. Установить изделие на посадочные места в генератор, надёжно закрепить. Выводные наконечники регулятора закрепить на соответствующих контактных шпильках генератора.
4. Надеть крышку генератора.
Документы
-
Генератор4051.3771, 4052.3771, 4053.3771, 46.3701, Г1000, Г1000А, Г700, Г700А
-
ПрименяемостьКомбайны, Трактор
