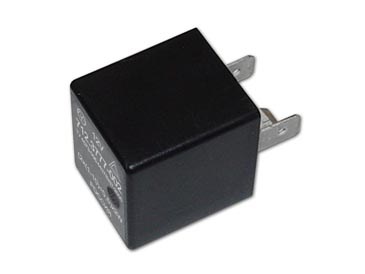

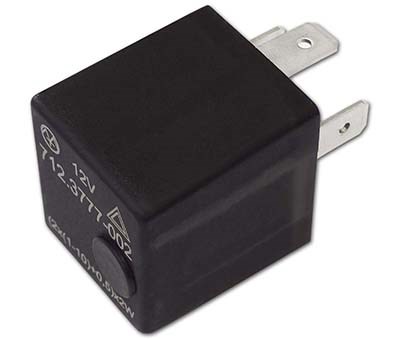

712.3777-002

Вес:
20
гр.
Количество:
1 287
руб.
Есть в наличии

Предназначен для прерывания тока в цепях сигнальных и контрольных ламп указателей поворота и аварийной сигнализации автомобилей со светодиодными сигнальными лампами с равной номинальной мощностью.
В режиме маневрирования осуществляется контроль исправности сигнальных ламп автотранспортных средств (в случае неисправности прерыватель работает с удвоенной частотой).
Выпускается со встроенным подстроечным резистором.
Применяется на автомобилях ВАЗ-2108, -2109, -2110, -2113, -2114, -2170 и модификациях, АЗЛК 2141, ИЖ2126, иномарках.
Характеристики
Номинальное напряжение, В 12
Номинальная нагрузка, W (2(1...10)+0.5)х2
Применяемость ВАЗ 2108-2115, Калина, Гранта, АЗЛК 2141, Газель-Бизнес, ИЖ2126, Datsun, иномарки
Габаритные размеры, мм 40х28х25
Масса, г 20

Описание

Рекомендации по монтажу

1. Установить прерыватель в монтажный блок на место штатного.
Внимание: При установке учитывать расположение контактов в колодке: «31» - «минус», «49» - «плюс».
Переполюсовка может вывести изделие из строя!
2. С помощью подстроечного резистора произвести регулировку уровня срабатывания контроля исправности сигнальных ламп, путем отключения одной из них.
Регулировку производить при работающем и неработающем двигателе!


Документы

712-002(р.3)_инструкция
