722.3777-05 с датчиком дождя

Предназначен для автоматического включения стеклоочистителя при появлении капель на лобовом стекле, а также для программного управления прерывистой работой стеклоочистителя и совместной работы со стеклоомывателем.
Применяется на автомобилях ВАЗ-2101, -2102, -2103, -2104, -2105, -2106, -2107, Нива.

Не работает с атермальными и электрообогреваемыми стеклами!

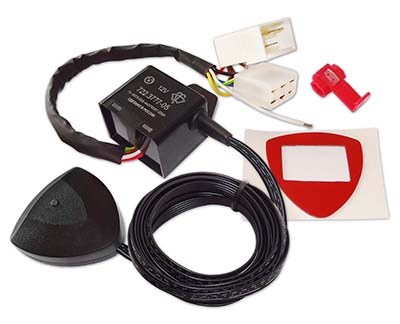

Представляет собой прерыватель стеклоочистителя с регулировкой паузы и датчик дождя (с сенсорами), соединенные между собой гибким кабелем. Датчик дождя оснащен кнопкой настройки чувствительности и переключения режимов работы, а также встроенными в корпус индикаторами (светодиоды различного свечения).
В комплект поставки входят фиксирующая двухсторонняя наклейка и коннектор.

Характеристики

Диапазон регулировки паузы, с	0,5-45
Номинальное напряжение, В	12
Ток коммутации, А	6
Длина кабеля, м	2,2
Применяемость	ВАЗ-2101, -2102, -2103, -2104, -2105, -2106, -2107, -2121, -2131
Число режимов чувствительности	4
Габаритные размеры датчика дождя, мм	55х51х19
Габаритные размеры корпуса прерывателя стеклоочистителя, мм	65х44х32
Масса, г	140

Описание

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

 1 Установка и подключение

ВНИМАНИЕ!!! Работы по установке прерывателя производить при отключенной аккумуляторной батарее.

Монтаж датчика дождя (ДД) производить при температуре не ниже 15°С!
1.1 Очистить и просушить место крепления корпуса ДД на лобовом стекле внутри салона (за зеркалом заднего вида).
1.2 Зафиксировать наклейку на корпусе ДД, обеспечив плотное прилегание и симметричное расположение деталей. Не допускается смещения накладки в зону окон с сенсорами!
1.3 Приклеить корпус ДД (кабелем вверх) в выбранном месте лобового стекла так, чтобы сенсоры находились в прозрачной части зоны очистки щетками.
1.4 Проложить кабель под обшивкой салона в направлении подрулевого переключателя стеклоочистителя.
1.5 Отсоединить жгут проводов от подрулевого переключателя стеклоочистителя, разомкнув 6-ти контактный разъем, который находится за панелью приборов или внутри кожуха рулевой колонки.
1.6 Подсоединить контактные колодки прерывателя стеклоочистителя в образовавшийся разрыв жгута.
1.7 Используя коннектор, соединить свободный провод прерывателя с проводом, соединяющим подрулевой переключатель с мотором омывателя. Это один из проводов 2-х контактной колодки подрулевого переключателя, потенциал которого при включении омывателя изменяется с +12 В на 0 В или наоборот (в зависимости от конкретной марки автомобиля).
1.8 Используя крепежное отверстие прерывателя, установить его в удобном месте автомобиля. Прерыватель стеклоочистителя готов к работе.

2 Эксплуатация
2.1 Включить зажигание. Свечение встроенных светодиодов покажет текущий режим работы: зелёный - дождь; синий - снег; отсутствие свечения - режим с регулировкой паузы.
Моргание синего светодиода  свидетельствует о включенном прерывистом режиме. Необходимо перевести подрулевой переключатель в положение “выключено”. Выбор режима осуществляется по кругу кратковременным нажатием кнопки.
2.2 Выбрать уровень чувствительности ДД нажатием и удержанием кнопки в течение не менее 3с, контролируя по количеству вспышек зеленого светодиода ( 1 вспышка - низкий уровень, 2 или 3 - средний, 4 - высокий). Отпустить кнопку необходимо после индикации требуемого уровня чувствительности. Выбор чувствительности происходит по кругу. Выбранный режим работы и уровень чувствительности сохраняются в энергонезависимой памяти.
2.3 Включить прерывистый режим работы стеклоочистителя.

3 Режим с регулировкой паузы
3.1 Установить переключатель режимов стеклоочистителя в положение “Прерывистый режим” - установится стандартная пауза работы стеклоочистителя (примерно 5 секунд между взмахами щёток).
3.2  Для изменения паузы перевести переключатель в положение “Выключено” и, выдержав требуемую паузу, вернуть в положение “Прерывистый режим”.
3.3 Паузу можно изменить и другим способом: перевести переключатель в положение “Непрерывный режим” и, в течение первого взмаха щёток, вернуться обратно в положение “Прерывистый режим”.
Значение паузы будет равно интервалу времени от последнего взмаха щёток до момента переключения в положение “Непрерывный режим”.
Паузу можно изменить в любое время, повторив пункт  3.2 или 3.3.

Особенности работы
Ход щёток при подаче воды начинается с задержкой в 0,5 секунды (позволяет накопить достаточное количество воды на лобовом стекле до первого взмаха щёток).
После подачи воды щётки делают три взмаха.
