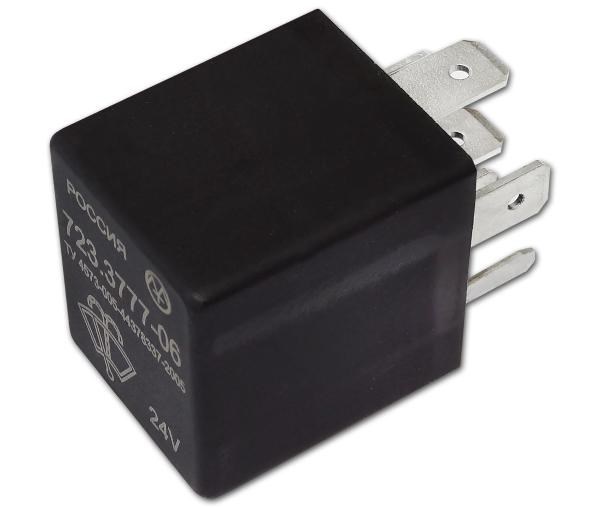

723.3777-06 (с регулировкой паузы)

Предназначен для программного управления прерывистой работой стеклоочистителя ветрового стекла автомобиля и совместной работы стеклоомывателя и стеклоочистителя.
Применяется на автомобилях с напряжением бортовой сети 24В.
Прерыватель стеклоочистителя выполнен по технологии поверхностного монтажа. Отличается от аналогов высокой эксплуатационной надежностью за  счет герметизации элементов монтажа специальным компаундом.

Характеристики

Описание

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1 Установка и подключение


1.1 Откройте крышку блока реле и предохраниетелей.
1.2 Извлеките штатное реле стеклоочистителя (оно имеет шесть контактов).
1.3 Установите прерыватель стеклоочистителя с регулировкой паузы на место извлеченного.
1.4 Закройте крышку блока. Прерыватель стеклоочистителя готов к работе.

2 Регулировка паузы

2.1 Установите переключатель режимов стеклоочистителя в положение “Прерывистый режим” - установится стандартная пауза работы стеклоочистителя (примерно 5 секунд между взмахами щёток).
2.2 Для изменения паузы переведите переключатель в положение “Выключено” и, выдержав требуемую паузу, переведите в положение “Прерывистый режим”. Установите новое значение паузы. Диапазон изменения паузы от 0,5 до 45 секунд.
2.3 Паузу можно изменить и другим способом: перевести выключатель в положение “Непрерывный режим” и, в течении первого взмаха щёток, вернуться обратно в положение “Прерывистый режим”.
Значение паузы будет равно интервалу времени от последенго взмаха щёток до момента переключения переключателя режимов в положение “Непрерывный режим”.
Паузу можно изменить в любое время, повторив пункт 2.2 или 2.3.

3 Особенности работы

3.1 Ход щёток при подаче воды начинается с задержкой в 0,5 секунды (позволяет накопить достаточное количество воды на лобовом стекле до первого взмаха щёток).
3.2 После подачи воды щётки делают три взмаха.
