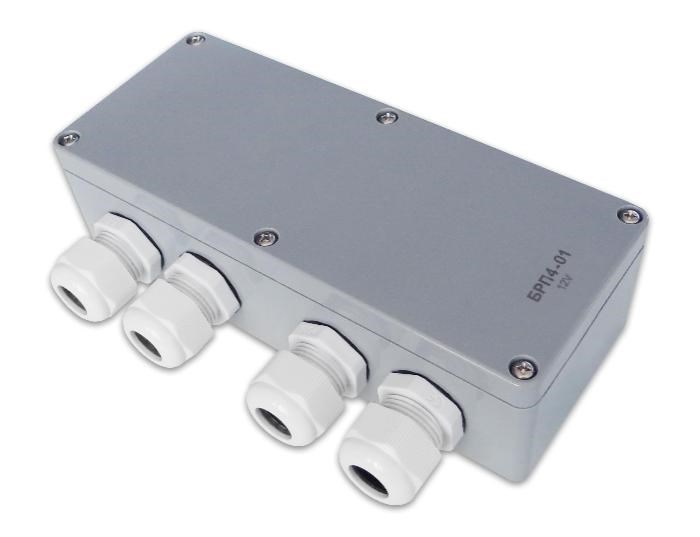

Блок реле и предохранителей БРП4-01 (Энергомаш)

Предназначен для монтажа различных схем низковольтного электрооборудования.
Представляет собой размещенную в герметичном корпусе плату с установленными колодками под реле и колодками под плоские предохранители, а также дублирующими штыревыми контактами (для удобства монтажа). Контакты электрически соединены с соответствующими контактами реле и предохранителей.
Коммутация схем осуществляется соединительными проводами с гнездами 6,3 мм (для фиксации на штыревых контактах платы).
Провода с гнездами в комплект поставки не входят. Для удобства монтажа рекомендуется использовать провода разного цвета.


Количество колодок под предохранители	4
Количество колодок под реле	4
Габаритные размеры блока, мм	160х80х55

Рекомендации по монтажу

1. Снять крышку, вывернув  крепежные винты.
2. Собрать на плате схему, зафиксировав реле и предохранители в соответствующих колодках.

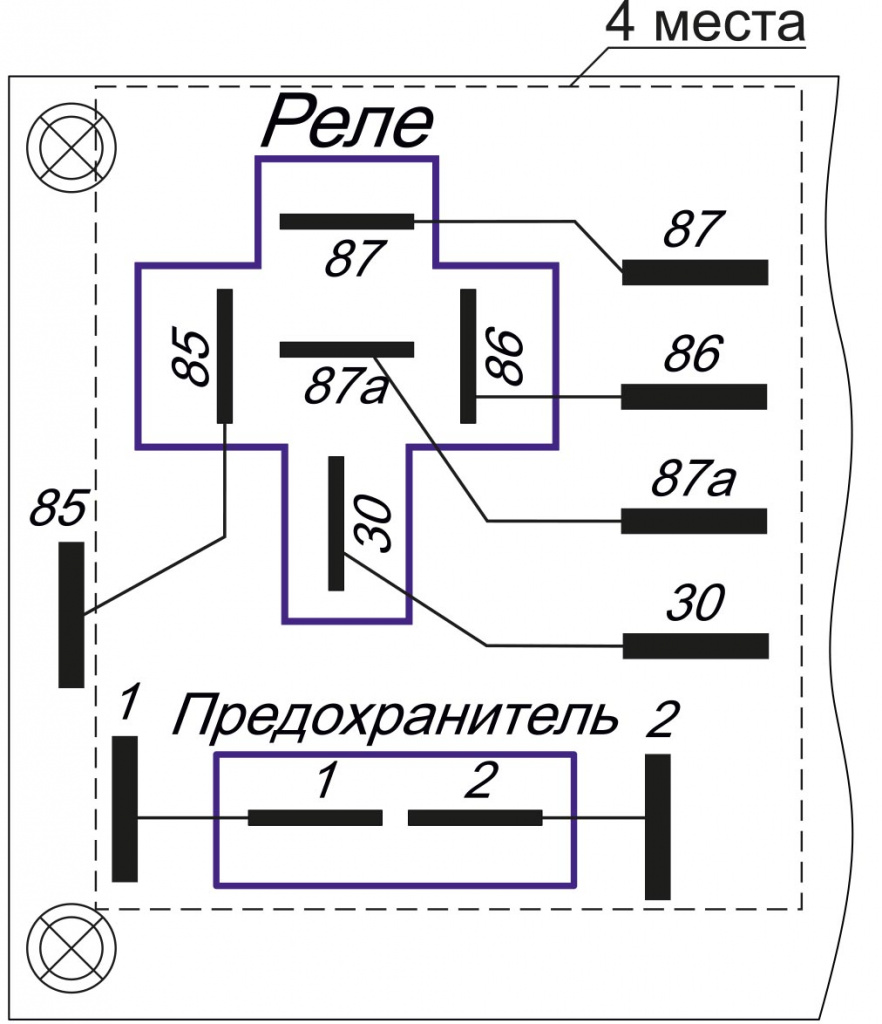

3. Осуществить коммутацию схемы, соединив провода, пропущенные через гермовводы, с штыревыми контактами на плате (расположены рядом с колодками в соответствии с рис.1). Контакт “85” - общий для всех установленных реле.
4. Установить на корпус крышку и закрепить ее винтами.

Подробнее об изделии:

БРП4-01(р.1)_инструкция.pdf
