Блок управления подъемом оси БУ-9-01
Блок управления подъемом оси БУ-9-01

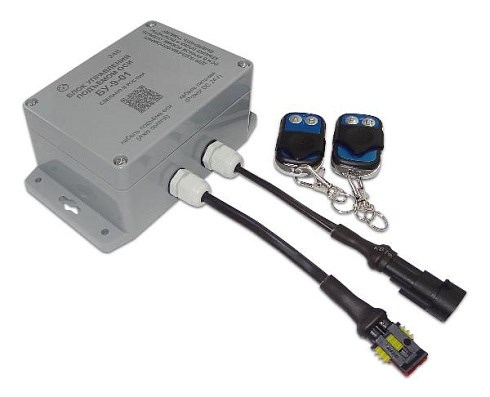

Предназначен для управления подъемной осью полуприцепа с помощью пульта дистанционного управления (ДУ). Представляет собой размещенный в герметичном корпусе блок управления с радиореле и тумблером резервного (ручного) включения.

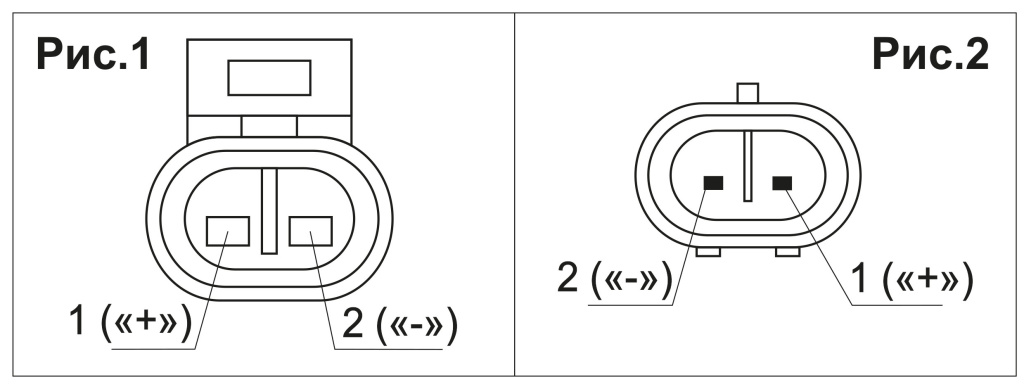

Корпус прибора оснащен двумя гермовводами с кабелем подъемной оси с двухгнездовой герметичной колодкой (рис.1) и кабелем питания с двухштыревой герметичной колодкой (рис.2).
С изделием поставляются комплекты для сборки присоединительных колодок (штыревой и гнездовой) и два пульта ДУ.
Рекомендации по монтажу и эксплуатации
1. Закрепить корпус прибора в удобном для установки и эксплуатации месте.
2. Подключить изделие, используя присоединительные колодки (из комплекта) и учитывая назначение и полярность контактов блока управления (рис.1, рис.2).
3. Включать/выключать радиореле с помощью кнопки «А» на пульте ДУ.
При необходимости, осуществлять коммутацию тумблером ручного включения, расположенным внутри корпуса.
