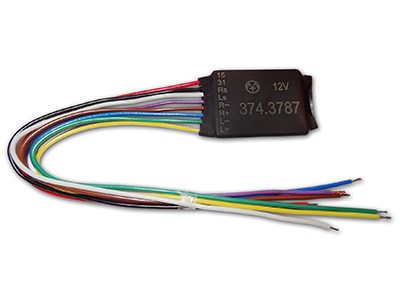

Блок управления прерывателем указателей поворота 374.3787
Предназначен для удлинения сигнала поворота при коротком включении, а также для подачи сигнала «спасибо» при кратковременном нажатии кнопки аварийной сигнализации.
Устройство осуществляет замыкание цепей управления включением сигнала поворота на время, соответствующее нескольким миганиям сигнальных ламп.
Блок работает только при включенном зажигании.
Применяется на автомобилях любой марки с напряжением бортовой сети 12В, у которых сигнальные лампы указателей поворота постоянно
Характеристики
| Напряжение питания, В | 10...16 |
| Максимальный ток коммутации, А | 14 |
| Температура эксплуатации, °C | -40°С...+85°С |
| Длина проводов, мм | 200 |
| Количество миганий сигнала "спасибо" | 2 |
| Количество миганий сигнала поворотов | 3 |
| Габаритные размеры блока, мм | 40х28х6 |
| Масса, не более, кг | 0,02 |
Описание
Установка и подключение

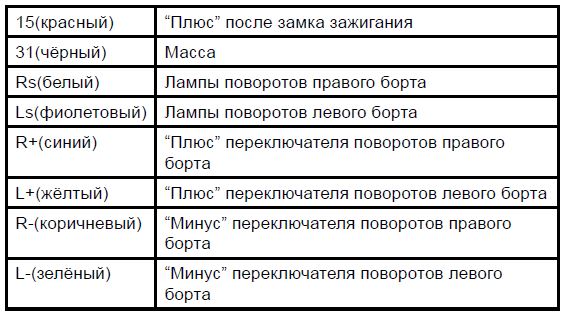

Подключить блок управления в соответствии с таблицей.
Описание работы
При кратковременном (нефиксируемом) нажатии на рычаг переключателя поворотов устройство замкнёт соответствующую цепь управления на время трёх миганий сигнальными лампами поворота соответствующего борта.
При переключении рычага поворотов (во время действия импульсов удлинения) в противоположную сторону, удлинение также сработает в другую сторону.
При кратковременном нажатии кнопки аварийной сигнализации блок замкнёт цепи управления обоих бортов на время двух миганий сигнальных ламп.
