Держатель реле на DIN-рейку ДР DIN-01
Вес:
35
гр.
Держатель реле на DIN-рейку ДР DIN-01
Количество:
428
руб.
Есть в наличии
Предназначен для монтажа прибора в корпусе «мини реле» на DIN-рейку.

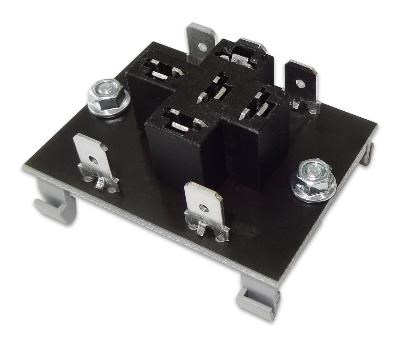

Представляет собой печатную плату в сборе с колодкой реле (под установку прибора), контакты которой электрически соединены с соответствующими штыревыми контактами (для внешних соединений).
Рекомендуется осуществлять монтаж соединительными проводами разного цвета с гнездами серии 6,3 (в комплект не входят).
Рекомендации по монтажу
1. Установить монтируемый прибор в колодку реле.
2. Осуществить коммутацию (в соответствии с электрическими соединениями на плате) с помощью предварительно подготовленных проводов с гнездами.
3. Закрепить держатель на DIN-рейке.
Характеристики
| Ток коммутации, не более, А | 30 |
| Количество мест под реле | 1 |
| Габаритные размеры, мм | 50х42х25 |
| Масса не более, г | 25 |
Подробнее об изделии:
-
Гнёзда5х6,3
