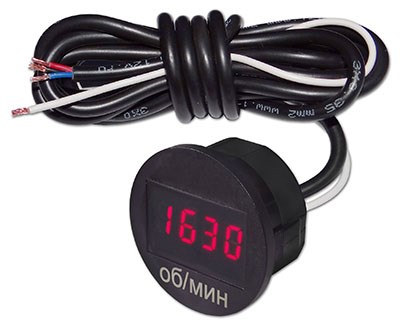

Индикатор ЧАСТОТЫ ВРАЩЕНИЯ ИЧВ5 (красного свечения) (Энергомаш)

Предназначен для цифрового отображения значения частоты оборотов бензинового или дизельного двигателя (см. таблицу 2). Индикатор выполнен на четырехзначной светодиодной матрице красного свечения.
Прибор поставляется в комплекте с соединительными проводами и проводом выбора режима.
Прибор применяется на автотранспортных средствах с напряжением бортовой сети 12В и 24В.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2. Просверлить отверстие диаметром 30...31 мм и зафиксировать в нем корпус индикатора.
3. Подключить соединительные провода индикатора в соответствии с таблицей 1:

Таблица 1

4. Включить замок зажигания.
5. Выбрать необходимый режим работы (см.таблицу 2), кратковременно соединяя белый провод с “массой”. Номер режима (P 1... P 8) отображается в течение 2с. Выбранный режим сохраняется в памяти индикатора.
6. Заизолировать белый провод доступными средствами.

Внимание! Не допускается замыкание белого провода на “+”. Это выведет индикатор из строя.

Таблица 2

ПРОГРАММИРОВАНИЕ

Перед началом программирования определить ПСШ коленвала и генератора (с точностью до сотых).
Подать питание на индикатор (красный - «+», черный – «-»).
1. Установки ЧПП.
1.1 Для входа в режим программирования замкнуть белый провод на «массу» в течение 5с до появления установки ЧПП генератора (N 6 или N 8).
1.2 Разомкнуть белый провод – ЧПП начнет мигать.
1.3 Короткими замыканиями белого провода выбрать нужное значение – «6» или «8».
2. Установка ПСШ коленвала и генератора.
2.1 Замкнуть белый провод в течение 2с до появления установки ПСШ коленвала и генератора. Разделительная точка не высвечивается.
2.2 Разомкнуть белый провод – первая цифра начнет мигать.
2.3 Короткими замыканиями белого провода выбрать нужное значение.
2.4 Замкнуть белый провод в течение 2с до остановки мигания.
2.5 Разомкнуть белый провод – вторая цифра начнет мигать.
2.6 Повторить п. 2.3 п.2.4.
2.7 Аналогично установить значение третьей цифры.
Через 10с индикатор сохранит настройки в энергонезависимой памяти и выйдет из режима программирования.

ХАРАКТЕРИСТИКИ
