Индикатор напряжения ИН5-06
Предназначен для цифрового отображения значения напряжения в цепи постоянного тока.

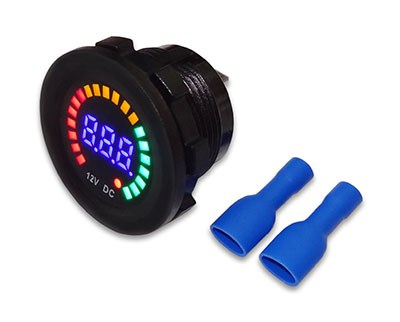

Индикатор выполнен на трехзначной светодиодной матрице синего свечения. В индикаторе предусмотрена светодиодная круговая шкала с применением светодиодов красного, желтого и зеленого свечения для визуального отображения пороговых значений напряжения. Для индикации повышенного напряжения имеется отдельный индикатор красного цвета. Прибор поставляется в комплекте с гнездовыми клеммами и фиксирующей гайкой.
Характеристики
| Диапазон индикации | 6-16В |
| Напряжение питания, В | 6-16В |
| Дискретность | 0,1В |
| Погрешность, не более | 0,1В |
| Потребляемый ток, не более, А | 0,035 |
| Рабочая температура, °С | -20...+60 |
| Габаритные размеры, мм | Ø37х35,5 |
| Масса, не более, кг | 0,03 |
Рекомендации по монтажу
| Работы по установке индикатора производить при отключенной аккумуляторной батарее |
1. Выбрать место, подходящее для установки и визуального контроля индикатора.
2. Просверлить отверстие диаметром 29...30 мм и зафиксировать в нем корпус индикатора с помощью гайки из комплекта.
3. Подключить индикатор к измеряемой цепи, соблюдая полярность.
