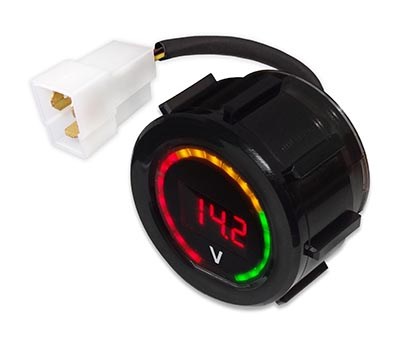

Индикатор НАПРЯЖЕНИЯ ИН52-К-06
Предназначен для цифрового отображения значения напряжения в цепи постоянного тока.
Индикатор выполнен на трехзначной светодиодной матрице красного свечения. В индикаторе предусмотрена светодиодная круговая шкала с применением светодиодов красного, желтого и зеленого свечения для визуального отображения пороговых значений напряжения.
Прибор поставляется в сборе с фиксирующей гайкой и колодкой типа 45 7373 9006 ОСТ37.003.032-88.
В комплект поставки входят присоединительная гнездовая колодка и контакты.
Характеристики
| Диапазон индикации | 8-30В |
| Напряжение питания, В | 8-30В |
| Дискретность | 0,1В |
| Погрешность, не более | 0,1В |
| Потребляемый ток, не более, А | 0,02 |
| Габаритные размеры, мм | Ø62х48 |
| Масса, не более, кг | 0,07 |
Описание
Рекомендации по монтажу
| Работы по установке индикатора производить при отключенной аккумуляторной батарее |
1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной не более 9мм).
2. Вскрыть отверстие диаметром 52 мм и зафиксировать в нем корпус индикатора с помощью гайки.
3. Подключить индикатор, используя колодку из комплекта, в соответствии с назначением контактов:
“-” индикатора - к минусу питания;
“+” индикатора - к плюсу питания;
индикатора - к плюсу габаритных огней.
Внимание! Не допускается неправильное подключение.
Примечание: Индикация желтого свечения информирует о пониженном напряжения, красного - о низком напряжении.
