КАВ2-16-С (с фиксацией) с синей подсветкой (Энергомаш)
Предназначена для включения/выключения различных устройств.
Осуществляет коммутацию “+” питания с помощью силового ключа.

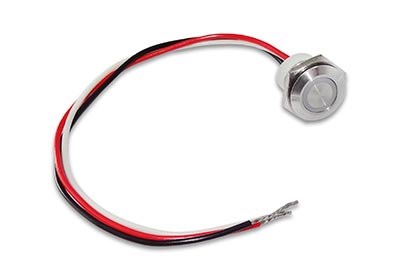

Представляет собой кнопку с фиксирующей гайкой и соединительными проводами.
Во включенном состоянии кнопка имеет контурную подсветку синего цвета.
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение
1.1 Выбрать место, подходящее для установки кнопки (панель толщиной 1..5мм).
1.2 Вскрыть отверстие ~Ø16мм и зафиксировать в нем изделие с помощью гайки.
1.3 Произвести подключение, используя провода, выходящие из корпуса:
красный - «+» питания;
черный - «-» питания;
белый - нагрузка.
Примечание: Для корректной работы кнопки подключение ем-костной или индуктивной нагрузки производить через диод (в комплект поставки не входит).
Подключение индуктивной нагрузки без защитного диода может вывести кнопку из строя!
Подробнее об изделии
Технические характеристики:
| Название | Показания |
|---|---|
| Рабочее напряжение(DC), В | 10-30 |
| Ток коммутации, не более, А | 2 |
| Ток потребления, не более, мА | 25 |
| Рабочая температура, °C | -20...+55 |
| Степень защиты | IP67 |
| Количество коммутационных циклов, тыс. | 200 |
| Длина соединительных проводов, не более, м | 0,2 |
| Габаритные размеры (без гайки), мм | Ø18х17,5 |
| Установочный диаметр | M16 |
-
Установочный диаметрМ16
-
ЦветСиний
