КАВ2-25-З (с фиксацией) с зеленой подсветкой (Энергомаш)
Предназначена для включения/выключения различных устройств.
Осуществляет коммутацию “+” питания с помощью силового ключа.

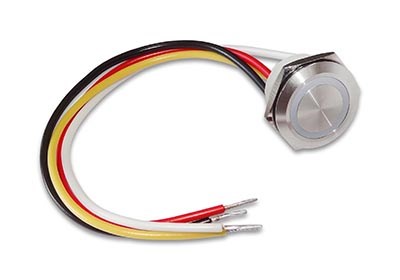

Представляет собой кнопку с фиксирующей гайкой и соединительными проводами.
Во включенном состоянии кнопка имеет контурную подсветку зеленого цвета. Имеется возможность подключения дежурной подсветки (приглушенной яркости).
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение
1.1 Выбрать место, подходящее для установки кнопки (панель толщиной 1..5мм).
1.2 Вскрыть отверстие ~Ø25мм и зафиксировать в нем изделие с помощью гайки.
1.3 Произвести подключение, используя провода, выходящие из корпуса:
красный - «+» питания;
черный - «-» питания;
белый - нагрузка;
желтый - «+» дежурной подсветки.
Примечание: Для корректной работы кнопки подключение емкостной или индуктивной нагрузки производить через диод (в комплект поставки не входит).
Подключение индуктивной нагрузки без защитного диода может вывести кнопку из строя!
Подробнее об изделии
Технические характеристики:
| Название | Показания |
|---|---|
| Рабочее напряжение(DC), В | 10-30 |
| Ток коммутации, не более, А | 5 |
| Ток потребления, не более, мА | 25 |
| Рабочая температура, °C | -20...+55 |
| Степень защиты | IP67 |
| Количество коммутационных циклов, тыс. | 200 |
| Длина соединительных проводов, не более, м | 0,2 |
| Габаритные размеры (без гайки), мм | Ø28х17,5 |
| Установочный диаметр | M25 |
-
Установочный диаметрМ25
-
ЦветЗеленый
