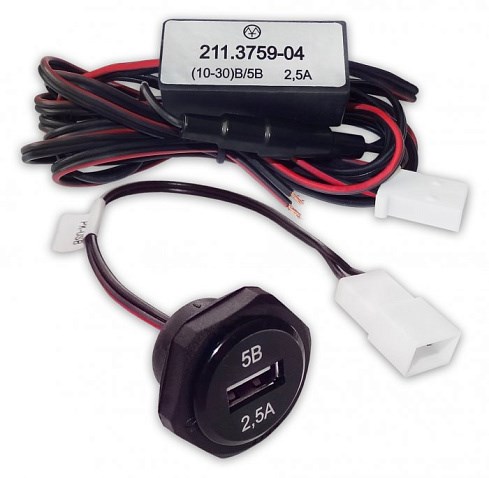

Конвертер 211.3759-04 в комплекте с РК-USB (10-30->5В 2,5А)
Конвертер является импульсным преобразователем напряжения с высоким КПД.
Предназначен для подключения приборов различного назначения, требующих для своей работы стабильного питающего напряжения.Конвертер имеет защиту от короткого замыкания нагрузки и функцию отключения при перегреве. Представляет собой комплект, состоящий из блока управления (конвертер 211.3759-04 с соединительными проводами и предохранителем) и корпуса с разъемом USB и гайкой (РК-USB). Для сочленения узлов при монтаже в них предусмотрены двухконтактные соединительные колодки.
Рекомендации по монтажу и эксплуатации
| Работы по установке производить при отключенной аккумуляторной батарее |
1. Подготовить отверстие Ø23мм для монтажа корпуса с разъемом USB в удобном месте.
2. Установить и зафиксировать в нем корпус с помощью предварительно снятой гайки.
3. Соединить колодки конвертера и корпуса с USB разъемом между собой.
4. Разместить конвертер в выбранном месте и зафиксировать удобным способом.
5. Подключить конвертер к питающей цепи, соблюдая полярность:
- черный провод - «минус»;
- красный провод - «плюс».
Характеристики
| Диапазон рабочих температур, °C | -30...+40 |
| Напряжение на входе, В | 10...30 |
| Напряжение на выходе, В | 5±0,25 |
| Пульсации выходного напряжения, В | 0,2 |
| Импульсный выходной ток, А | 3 |
| Номинальный выходной ток, А | 2,5 |
| Длина соединительных проводов, м | 1,4 |
| КПД, не менее | 80% |
| Предохранитель, А | 2 |
| Габаритные размеры блока, мм | 46х21х14 |
| Габаритные размеры корпуса с USB, мм | Ø22,5х20 |
| Масса комплекта, г | 7 |
Подробнее об изделии:
-
Напряжение на входе, В10-30 В
-
Напряжение на выходе, В5 В
-
Максимальный ток, А3 А
