Набор для подключения противотуманных фар ПФ12

Предназначен для подключения противотуманных фар (ПТФ) на автомобилях, не оборудованных штатной проводкой. Применяется на автомобилях с напряжением бортовой сети 12В, в которых для включения ближнего света коммутируется «+».

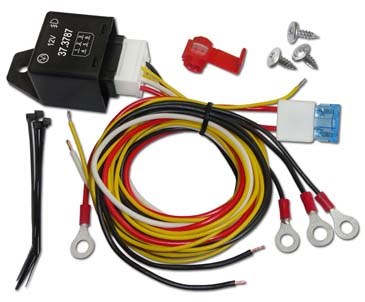

В состав набора входит блок управления (реле 37.3787) со жгутом проводов и коннекторами.
Набор позволяет осуществлять включение/выключение ПТФ штатным выключателем ближнего света, исключая прокладку дополнительных проводов в салон автомобиля.

Набор ПФ 12.pdf

1 Установка и подключение

1.1 Закрепить реле в подкапотном пространстве в непосредственной близости от АКБ, таким образом, чтобы длины красного провода хватило на расстояние до клеммы «+» АКБ.

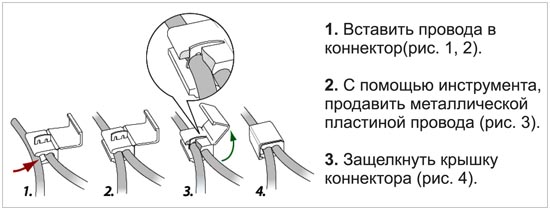

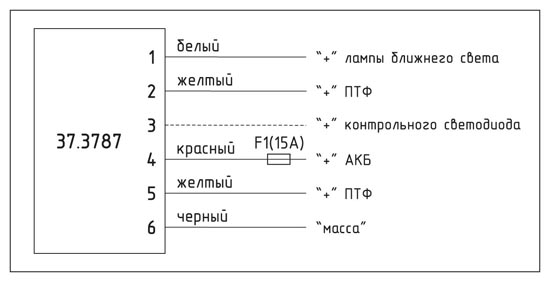

1.2 Подключить реле, используя коннекторы (рис.2), в соответствии со схемой рис.1.

2 Принцип работы

После включения ближнего света реле входит в режим ожидания. Включение/выключение ПТФ происходит после выключения ближнего света и включения его вновь в течение 1-ой секунды (т.е. быстрым переключением выключателя ближнего света).
Примечание: Для контроля включения ПТФ предусмотрена возможность подключения светодиода (в комплект не входит) с установочным проводом.

Полное описание в прикрепленном файле.
