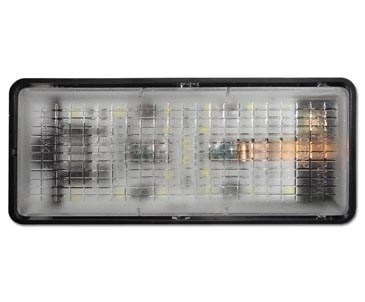

Плафон 16.3714-01 с платой ПЛ2 (с задержкой выключения) (Энергомаш)
Предназначен для освещения салона автомобиля в темное время суток и имеет функцию задержки выключения и плавного гашения света.
Устанавливается взамен штатного плафона.
Применяется на автомобилях ВАЗ 2108-2115, Шевроле Нива (до 2009г.), УАЗ Патриот (задний плафон).
Установка и подключение
Работы по установке платы в плафон производить при отключенной аккумуляторной батарее!
1. Снять рассеиватель штатного плафона.
2. Отсоединить электропровода от штекеров плафона.
3. Вывернуть саморезы, крепящие корпус плафона к потолку кузова автомобиля, и снять корпус.
4. Снять рассеиватель светодиодного плафона.
5. Подсоединить соответствующие электропровода к штекерам светодиодного плафона.
6. Установить корпус плафона со светодиодной платой на потолке и закрепить с помощью саморезов.
7. Зафиксировать рассеиватель на корпусе.
Подробнее:
Плафон 16.3714-01 с ПЛ2 (р.1)_инструкция.pdf
Технические характеристики:
| Название | Показания |
|---|---|
| Напряжение настройки, В | 12 |
| Потребляемый ток, мА | 120 |
| Потребляемая мощность, Вт | 1,5 |
| Время задержки включения, с | 6-8 |
| Количество светодиодов, шт | 18 |
| Габаритные размеры, мм | 20 |
-
ПрименяемостьВАЗ-2108, ВАЗ-2109, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2113, ВАЗ-2114, ВАЗ-2115, Нива-Шевроле, УАЗ Патриот
