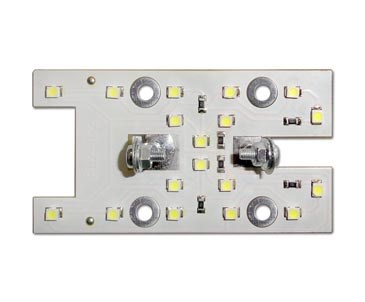

Плата ПЛ2-02 плафона 16.3714-02

Предназначена для освещения салона автомобиля в темное время суток.
Устанавливается взамен штатной лампы накаливания.
Применяется на автомобилях УАЗ Патриот.

Установка и подключение
Работы по установке платы в плафон производить при отключенной аккумуляторной батарее!
1. Снять рассеиватель плафона. Извлечь штатную лампу из плафона и отсоединить электропровода от штекеров плафона.
2. Вывернуть саморезы, крепящие корпус плафона к потолку кузова автомобиля, и снять корпус.
3. Снять крепежные детали с контактных пластин платы и установить плату в корпус плафона. При этом жесткий контакт корпуса должен пройти через прямоугольное отверстие платы.
4. Надежно соединить контакты корпуса плафона с контактными пластинами платы, используя крепежные детали.
5. Установить корпус с платой на потолке и закрепить с помощью саморезов.
6. Подсоединить к штекерам плафона электропровода.
7. Закрепить рассеиватель на корпусе.
