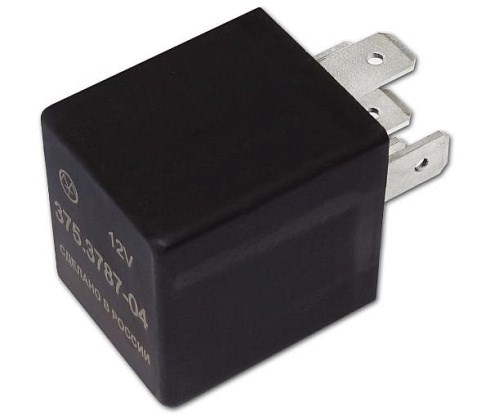

Предназначено для управления различными устройствами с помощью импульсов.

Реле замыкает/размыкает свои контакты при поступлении на его вход импульса любой полярности длительностью не более 0,5с.

Может применяться для включения/выключения различного оборудования автомобиля с использованием штатных органов управления и проводки.

Визуальная диагностика срабатывания реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.

Имеет функцию энергонезависимой памяти положения контактов (не менее 100 тыс. раз).

Применяется на автомобилях любой марки с напряжением бортовой сети 12В.

Установка и подключение

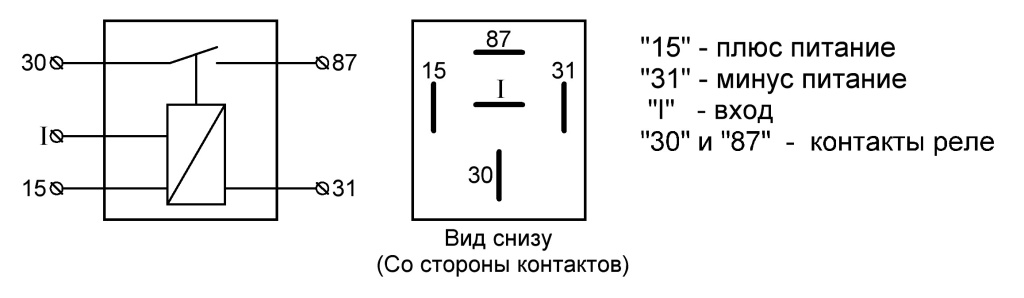

Подключить реле в соответствии с рисунком.

Описание работы

Реле определяет 3 состояния входа:

• низкий уровень;
• высокий уровень;
• Z-состояние (не подключен).
