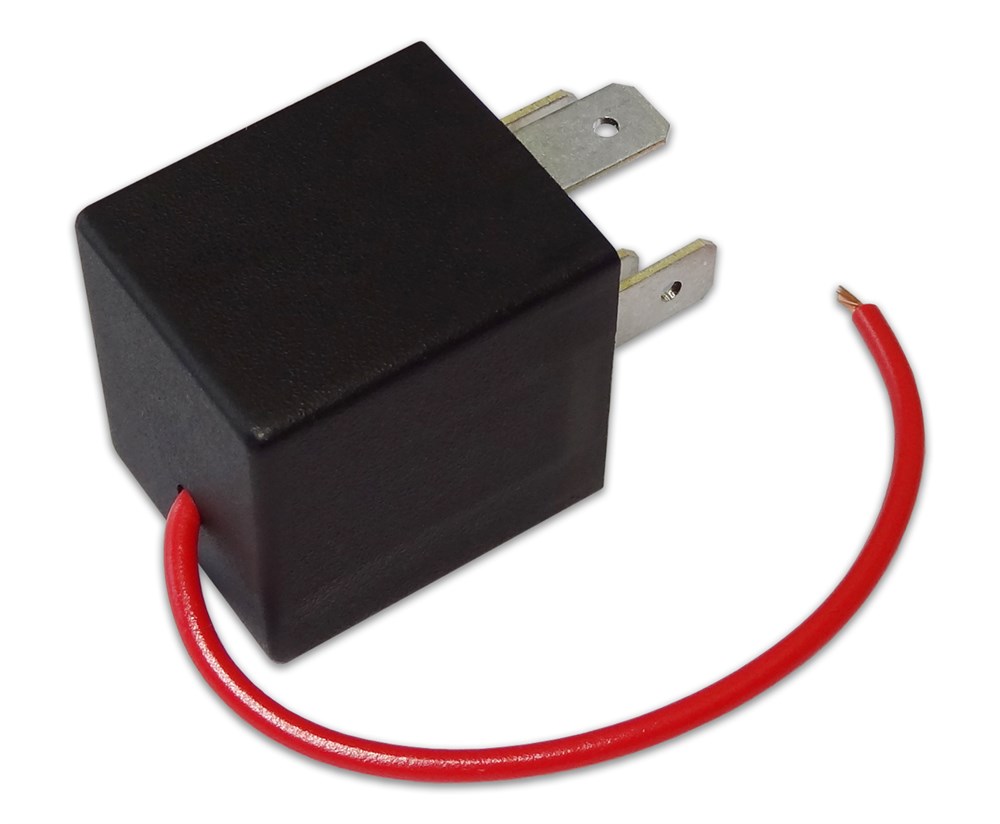

Реле РАССВЕТ-07 (аналог 719.3777-07)

Реле ДХО работают корректно только с галогеновыми лампами!

Предназначено для автоматического включения дальнего света в режиме ДХО (30% мощности). Функция работы в режиме штатного реле дальнего света сохранена. Применяется на автомобилях, в которых обмотка реле дальнего света постоянно подключена к «массе».
Для автомобилей со штатным реле дальнего света, имеющим полярность контактов "30" - плюс, "87"- минус

Для подключения реле необходимо приобрести разветвитель предохранителя, подходящего для вашего автомобиля.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1 Установка и подключение

1.1 Опрессовать провод, выходящий из корпуса реле, гильзой разветвителя предохранителя (в комплект не входит), обеспечив надежный механический и электрический контакт.

1.2 Извлечь из блока реле и предохранителей один из штатных предохранителей габаритных огней и установить его в нижнюю часть разъема разветвителя, в  верхнюю часть разъема разветвителя установить соответствующий предохранитель любого номинала (в комплект не входит).

1.3 Установить реле в блок на место штатного реле дальнего света.

1.4 Вставить разветвитель с предохранителями в блок на место извлеченного предохранителя.

2 Режимы работы

2.1 Режим ДХО

   Автоматическое включение дальнего света в режиме ДХО происходит после запуска двигателя при достижении напряжения бортовой сети значения «Uвкл» и удержания его не ниже этого уровня в течение 1с. Выключение – после остановки двигателя, при достижении напряжения бортовой сети значения «Uвыкл» и удержания его не выше этого уровня в течение 3с.

 При автоматическом отключении света (после остановки двигателя), реле увеличивает порог срабатывания до (13,8±0,1)В в течение 60с, после чего опускает его до значения «Uвкл». Это позволяет избегать ложных срабатываний.

   Режим ДХО отключается при включении габаритных огней и включается при  их выключении.

    Для полного отключения внешнего освещения, в том числе и ДХО, необходимо включить габаритные огни и, в течение первой секунды, выключить их.

 Возврат в режим ДХО - после следующего включения и выключения габаритных огней (независимо от времени выдержки).

2.2 Режим дальнего света

   Работает штатно.

РАССВЕТ-07(р.2)_инструкция.pdf
