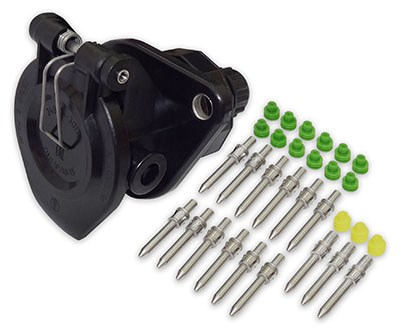

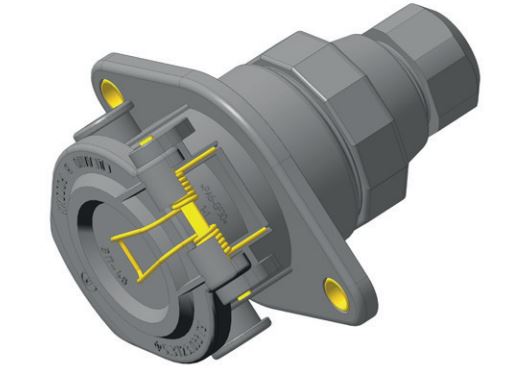

Розетка прицепа СНЦ1-15Р/48-17Г Ф5.3723.033 с контактами
Соединители типа СНЦ1, с фиксацией сочлененного положения специальным металлическим зажимом, защищенного исполнения на номинальное напряжение до 24 В, применяются в спиральных кабелях ABS и подключении светотехники для буксирующего и буксируемого транспортных средств.
Выпускаются по Ф5.3723.033 ТУ.
Климатическое исполнение «О».
Основные параметры:
1. Степень защиты соединителей и розетки парковочной от проникновения посторонних тел и воды IP67 по ГОСТ 14254.
2. Диапазон рабочих температур от -60 °C до +55 °C.
3. Рабочее напряжение: до 24В.
4. Токовая нагрузка,: 16-30 А.
5. Минимальная наработка соединителей не менее 10 000 сочленений-расчленений.
6. Гарантийный срок эксплуатации соединителей равен 24 месяцам с даты ввода в эксплуатацию и соответствует гарантийному сроку эксплуатации автомобиля.
7. Гарантийный срок хранения изделий - 2 года.

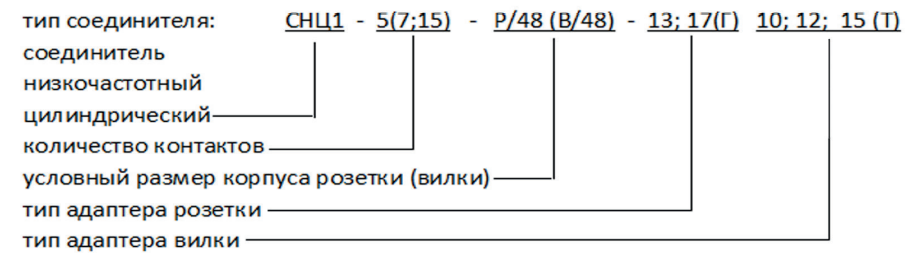

Соединителям присвоены условные обозначения, которые состоят из следующих классификационных признаков:
- цифры 10, 12, 15 обозначают наружный диаметр трубки, цифры 13, 17 условный диаметр гофротрубки;
- буква «Г» в обозначении адаптера обозначает гофротрубка, а буква «Т» - трубка.
