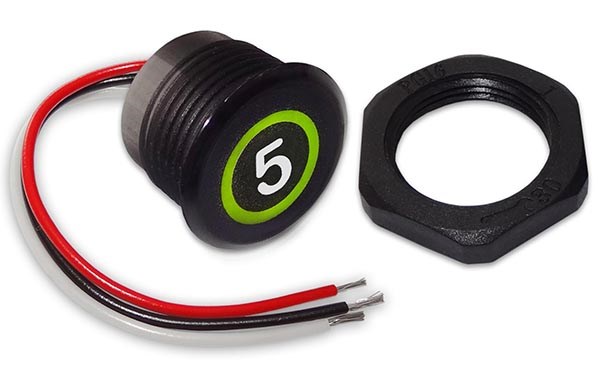

Выключатель сенсорный СВ22-3/К-5-01 без фиксации (Энергомаш)
Предназначен для включения/выключения различных устройств с помощью сенсорной кнопки, встроенной в корпус изделия.
Выключатель имеет подсветку зеленого цвета в выключенном состоянии. Во включенном состоянии цвет подсветки меняется на красный.
Изделие осуществляет коммутацию «+» питания с помощью силового ключа.
Применяется на автомобилях любой марки с напряжением 12В и 24В.
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение
| Подключение прибора производить при отключенной аккумуляторной батарее |
1.1 Выбрать подходящее для установки выключателя место.
1.2 Вскрыть отверстие Ø23мм и зафиксировать в нем изделие с помощью гайки.
1.3 Произвести электрические соединения, используя провода, выходящие из корпуса: красный - «+», черный - «-», белый - нагрузка.
1.4 Включение / выключение устройств происходит от прикосновения к центру корпуса.
Примечание: ВАЖНО! Подключение индуктивной нагрузки без защитного диода может вывести выключатель из строя.
Подробнее об изделии:
СВ22-З(К)-01(р.1)_инструкция.pdf
Технические характеристики:
| Название | Показания |
|---|---|
| Номинальное напряжение, В | 10-30 |
| Ток коммутации, А | 5 |
| Ток потребления (выкл.), мА | 15 |
| Тип сенсора | ёмкостный |
| Время работы во включенном состоянии, не более, с | 8 |
| Длина соединительных проводов, м | 0,09 |
| Габаритные/присоединительные размеры | Ø25,5х20мм/PG16 |
| Масса не более, г | 15 |
-
Тип кнопкиБез фиксации
