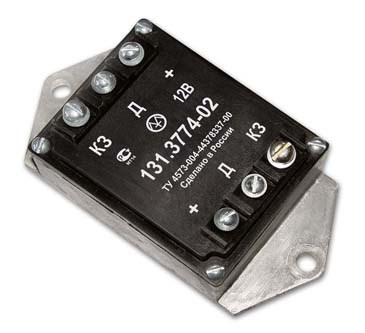

131.3774-02 (аналог 90.3734, 131.3734, 94.3734-01)
Предназначен для работы в системе зажигания карбюраторных двигателей внутреннего сгорания в комплекте с катушками зажигания 27.3705, 3122.3705, Б116 (и их модификациями) и датчиками - распределителями типа 19.3706, 3302.3706, 36.3706, 2402.3706, Р352.
Применяется на автомобилях ГАЗ-24, - 31029, - 3110, «Газель», «Соболь».
Конструкция прибора предусматривает совмещение в одном корпусе двух полностью независимых коммутаторов.
Характеристики
| Номинальное напряжение, В | 12 |
| Ток коммутации, А | 6-9 |
| Габаритные размеры, мм | 141х70х50 |
| Масса, г | 340 |
Описание
Рекомендации по монтажу
1. Установить коммутатор отверстиями основания на два болта массы, предварительно очищенные от грязи и ржавчины, и надежно закрепить.
2. Наконечники с подводящими проводами (сечение не менее 0,5 мм2) подсоединить к соответствующим клеммам одного из коммутаторов, обеспечив надежный контакт.
3. При необходимости замены коммутатора, наконечники с подводящими проводами отсоединить от клемм заменяемого коммутатора и подсоединить к соответствующим клеммам резервного коммутатора.
При подключении не допускается перепутывание подводящих проводов.
Документы
-
ПрименяемостьГАЗ-24, ГАЗ-31029, ГАЗ-3110, Газель, Соболь
