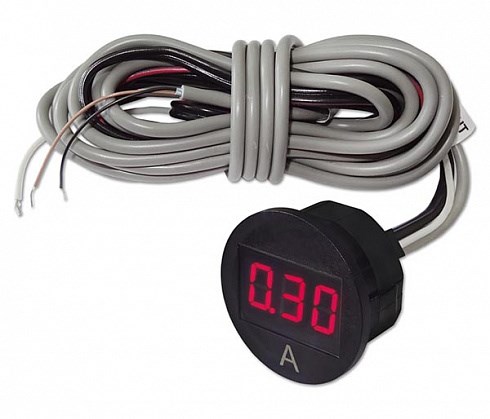

Индикатор ТОКА ИТк5 (красного свечения) герметичный под защелку (Энергомаш)
Предназначен для цифрового отображения значения постоянного тока, протекающего через шунт, в одной полярности.
Индикатор имеет 8 режимов работы для шунтов различного номинала: 10А, 20А, 30А, 50А, 75А, 100А, 150А и 200А с падением напряжения 75мВ.
Измерение тока возможно только в разрыве плюсового провода.
Индикатор выполнен на трёхзначной светодиодной матрице красного свечения и поставляется в комплекте с соединительными проводами.
Шунт в комплект не входит.
Применяется на ТС с напряжением бортовой сети 12В и 24В.
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
| Работы по установке индикатора производить при отключенной аккумуляторной батарее |
1 Установка и подключение
1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2. Просверлить отверстие диаметром 30...31 мм и зафиксировать в нем корпус индикатора.

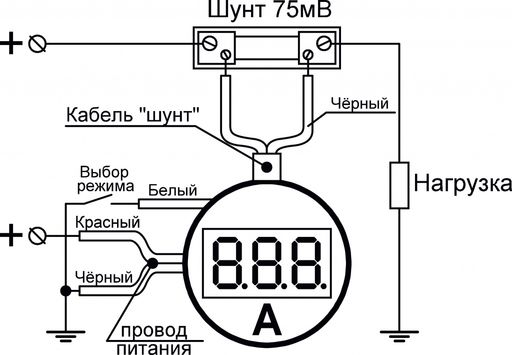

3. Подключить индикатор в соответствии со схемой:
Не допускается перепутывание проводов при подключении!
Подключение шунта к индикатору необходимо производить до подачи измеряемого тока и подачи питания!
4. Выбрать необходимый режим работы индикатора замыканием белого провода на “массу”. Выбранный режим отображается в течение 1с в соответствии с номиналом шунта и сохраняется в памяти индикатора.
5. Заизолировать белый провод доступными средствами.
Внимание! Неправильное подключение или использование индикатора без шунта может вывести его из строя.
Подробнее об изделии
Технические характеристики:
| Название | Показания |
|---|---|
| Напряжение питания, В | 10-30 |
| Потребляемый ток, не более, А | 0,035 |
| Дискретность индикации, А | 0,1 (10А, 20А, 30А, 50А); 1 (75А, 100А, 150А, 200А) |
| Погрешность, не более | 2 ед.сч. |
| Масса комплекта, г | 70 |
| Габаритные размеры, мм | Ø34х17 |
| Длина провода питания, м | 1,5 |
| Длина провода шунта, м | 3 |
| Длина провода выбора режима, м | 0,2 |
