КАВ1-25-К (без фиксации) с красной подсветкой (Энергомаш)

Предназначена для управления различными устройствами.

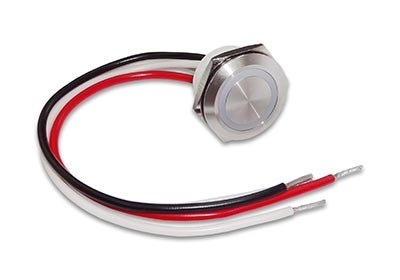

Представляет собой кнопку с фиксирующей гайкой и соединительными проводами.

Кнопка имеет контурную подсветку красного цвета.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1 Установка и подключение

1.1 Выбрать место, подходящее для установки кнопки (панель толщиной 1..5мм).

1.2 Вскрыть отверстие ~Ø25мм и зафиксировать в нем изделие с помощью гайки.

1.3 Произвести электрические соединения, используя провода, выходящие из корпуса:

     красный - «+» подсветки;

     черный - «-» подсветки;

     белые - контакты кнопки.
