КАВ1-30-К (без фиксации) с красной подсветкой (Энергомаш)
Вес:
50
гр.
Количество:
1 398
руб.
Есть в наличии
Предназначена для управления различными устройствами.

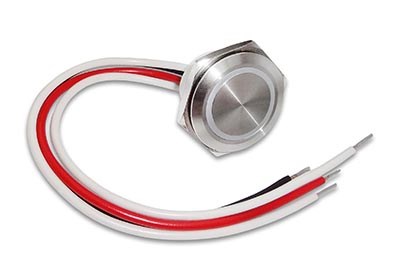

Представляет собой кнопку с фиксирующей гайкой и соединительными проводами.
Кнопка имеет контурную подсветку красного цвета.
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение
1.1 Выбрать место, подходящее для установки кнопки (панель толщиной 1..5мм).
1.2 Вскрыть отверстие ~Ø30мм и зафиксировать в нем изделие с помощью гайки.
1.3 Произвести электрические соединения, используя провода, выходящие из корпуса:
красный - «+» подсветки;
черный - «-» подсветки;
белые - контакты кнопки.
Подробнее об изделии
Технические характеристики:
| Название | Показания |
|---|---|
| Максимальное напряжение коммутации, В | 36 |
| Ток коммутации, не более, А | 2 |
| Напряжение подсветки, В | 5-48 |
| Тип контактной группы | 1NO |
| Рабочая температура, °C | -20...+55 |
| Степень защиты | IP67 |
| Количество коммутационных циклов, тыс. | 200 |
| Длина соединительных проводов, не более, м | 0,2 |
| Габаритные размеры (без гайки), мм | Ø33х17,5 |
| Установочный диаметр | M30 |
-
Установочный диаметрМ30
-
ЦветКрасный
