Конвертер 10-20В/24В 211.3759-54 (20А)
Предназначен для подключения потребителей различного назначения, требующих для своей работы питающего напряжения 24В, на любых транспортных средствах с напряжением бортовой сети 10-20В.
Конвертер является импульсным преобразователем напряжения с высоким КПД.

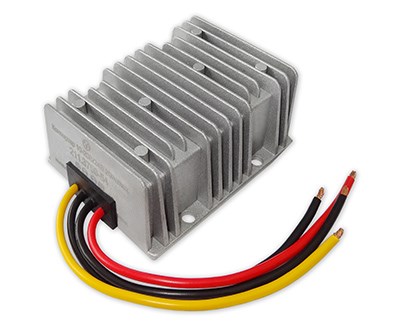

Конвертер собран в алюминиевом корпусе, обеспечивающем надежный отвод тепла.
Схема конвертера имеет защиту от перегрева и превышения максимального тока.
Защита от неправильного подключения отсутствует!!!
Характеристики
| Напряжение на входе, В | 10...20 |
| Напряжение на выходе, В | 24 ±1 |
| Пульсация выходного напряжения, не более, В | 0,2 |
| Максимальная мощность нагрузки, Вт | 480 |
| Максимальный ток нагрузки, А | 20 |
| КПД, не менее | 90% |
| Рабочая температура, °C | -40…+80 |
| Степень защиты | IP68 |
| Длина проводов, мм | 140 |
| Габаритные размеры, мм | 100х80х39 |
| Масса, не более, кг | 0,5 |
Описание
Рекомендации по монтажу и эксплуатации
| ВНИМАНИЕ! Подключение прибора допускается только к бортовой сети транспортного средства. Подключение к пуско-зарядным устройствам не допускается!!! |
1. Установить прибор на металлическом основании в любом удобном месте, обеспечив свободную циркуляцию воздуха, и надежно закрепить.
2. Соединить провода (используя для подключения провода сечением не менее 2,5мм²):
красный («+» вход) - с выводом «+12В»,
черный («-» вход) - с «массой» транспортного средства,
желтый («+» выход) - с выводом «+24В»,
черный («-» выход) - с выводом «-24В» потребителя.
Не допускается перепутывание проводов при подключении.
Документы
-
Напряжение на входе, В10-20 В
-
Напряжение на выходе, В24 В
-
Максимальный ток, А20 А
