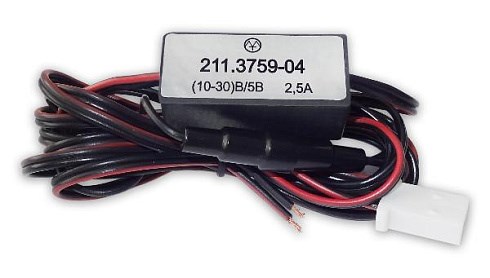

Конвертер 211.3759-04
Конвертер является импульсным преобразователем напряжения с высоким КПД.
Предназначен для подключения приборов различного назначения, требующих для своей работы стабильного питающего напряжения.Конвертер имеет защиту от короткого замыкания нагрузки и функцию отключения при перегреве. Представляет собой блок с соединительными проводами (провод питания с предохранителем и провод с соединительной двухгнездовой колодкой типа 45 73739038 для подключения потребителей).
Конвертер рекомендуется использовать совместно с розеткой USB (РК-USB, РКК-USB).
Характеристики
| Диапазон рабочих температур, °C | -30...+40 |
| Напряжение на входе, В | 10...30 |
| Напряжение на выходе, В | 5±0,25 |
| Пульсации выходного напряжения, В | 0,2 |
| Импульсный выходной ток, А | 3 |
| Номинальный выходной ток, А | 2,5 |
| КПД, не менее | 80% |
| Предохранитель, А | 2 |
| Длина провода питания, м | 1,4 |
| Габаритные размеры блока, мм | 46х21х14 |
| Масса, не более, кг | 0,055 |
Описание
Рекомендации по монтажу и эксплуатации
| Работы по установке производить при отключенной аккумуляторной батарее |
1. Разместить конвертер в выбранном месте и зафиксировать удобным способом.
2. Подключить конвертер к питающей цепи и потребителям соблюдая полярность:
- черный провод - «минус»;
- красный провод - «плюс».
Документы
-
Напряжение на входе, В10-30 В
-
Напряжение на выходе, В5 В
-
Максимальный ток, А3 А
