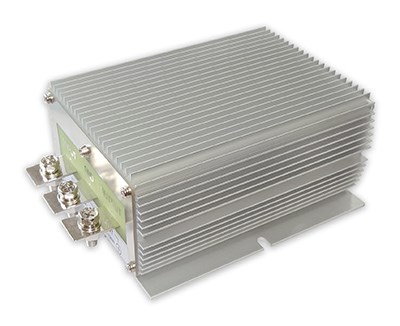

Конвертер 24В/12В 211.3759-21 (50А)
Предназначен для подключения потребителей различного назначения, требующих для своей работы питающего напряжения 12В, на любых транспортных средствах с напряжением бортовой сети от 18В до 35В.
Конвертер является импульсным преобразователем напряжения с высоким КПД.
Конвертер собран в алюминиевом корпусе, обеспечивающем надежный отвод тепла.
Схема конвертера имеет защиту от перегрева, короткого замыкания и превышения выходного напряжения.
Защита от неправильного подключения отсутствует!!!
Характеристики
| Напряжение на входе, В | 18...35 |
| Напряжение на выходе, В | 12 ±1 |
| Пульсация выходного напряжения, не более, В | 0,2 |
| Максимальная мощность нагрузки, Вт | 600 |
| Максимальный ток нагрузки, А | 50 |
| КПД, не менее | 90% |
| Рабочая температура, °C | -40…+80 |
| Степень защиты | IP68 |
| Габаритные размеры, мм | 180х127,5х63 |
| Масса, не более, кг | 1,6 |
Описание
Рекомендации по монтажу и эксплуатации
| ВНИМАНИЕ! Подключение прибора допускается только к бортовой сети транспортного средства. Подключение к пуско-зарядным устройствам не допускается!!! |
1. Установить прибор на металлическом основании в любом удобном месте, обеспечив свободную циркуляцию воздуха, и надежно закрепить.
2. Подключить конвертер к бортовой сети автомобиля в соответствии с маркировкой выводов на корпусе, используя провода сечением не менее 6мм² и клеммы входящие в комплект.
Документы
-
Напряжение на входе, В18-35 В
-
Напряжение на выходе, В12 В
-
Максимальный ток, А50 А
