211.3759-01 Преобразователь напряжения 10-16->1,5-12В 2,5А регулируемый
Конвертер является импульсным преобразователем напряжения с высоким КПД.

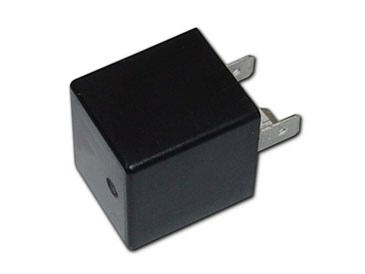

Предназначен для подключения приборов различного назначения, требующих для своей работы стабильного питающего напряжения.Конвертер имеет защиту от короткого замыкания нагрузки и функцию отключения при перегреве. Установка необходимого напряжения на выходе конвертера осуществляется с помощью встроенного многооборотного подстроечного резистора через отверстие в корпусе.
Характеристики
| Напряжение на входе, В | 10-16 |
| Напряжение на выходе, В | 1,5-12 |
| Импульсный выходной ток, А | 3 |
| Номинальный выходной ток, А | 2,5 |
| Габаритные размеры, мм | 28х25х40 |
| Масса, г | 20 |
Описание
Рекомендации по монтажу и эксплуатации
| Работы по установке производить при отключенной аккумуляторной батарее |
1. Регулировка.
1.1. Подключить вольтметр или мультиметр к выводам “Вых” и “-” конвертера.
1.2. Подключить конвертер (соблюдая полярность) к источнику питания с заранее установленным напряжением (10...16)В.
1.3.Установить необходимое выходное напряжение, вращая винт подстроечного резистора с помощью узкой отвертки.
2. Подключение.

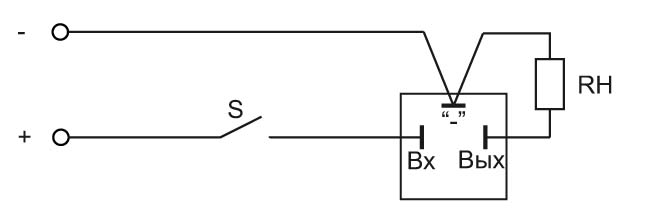

Подключить конвертер в соответствии со схемой (рис.1), используя провода сечением не менее 0,35мм ² и гнезда 6,3мм.
Документы
-
Напряжение на входе, В10-16 В
-
Напряжение на выходе, В1,5-12 В
-
Максимальный ток, А3 А
