Конвертер 10-35В/5В 211.3759-71 (10А)
Предназначен для подключения потребителей различного назначения, требующих для своей работы питающего напряжения 5В, на любых транспортных средствах с напряжением бортовой сети от 10В до 35В.
Конвертер является импульсным преобразователем напряжения с высоким КПД.

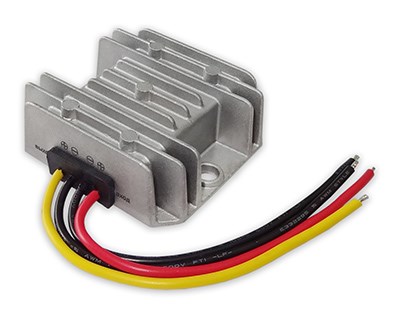

Конвертер собран в алюминиевом корпусе, обеспечивающем надежный отвод тепла.
Схема конвертера имеет защиту от перегрева и короткого замыкания.
Защита от неправильного подключения отсутствует!!!
Характеристики
| Напряжение на входе, В | 10...35 |
| Напряжение на выходе, В | 5 ±0,25 |
| Пульсация выходного напряжения, не более, В | 0,2 |
| Максимальная мощность нагрузки, Вт | 50 |
| Максимальный ток нагрузки, А | 10 |
| КПД, не менее | 80% |
| Рабочая температура, °C | -40…+85 |
| Степень защиты | IP68 |
| Длина проводов, мм | 0,11 |
| Габаритные размеры, мм | 64,5х58,5х22 |
| Масса, не более, кг | 0,12 |
Описание
Рекомендации по монтажу и эксплуатации
| ВНИМАНИЕ! Подключение прибора допускается только к бортовой сети транспортного средства. Подключение к пуско-зарядным устройствам не допускается!!! |
1. Установить прибор на метал-лическом основании в любом удоб-ном месте, обеспечив свободную циркуляцию воздуха, и надежно закрепить.
2. Соединить провода (используя для подключения провода сечением не менее 1,5мм²):
красный («+» вход) - с выводом «+ (10...35)В»,
черный («-» вход) - с «массой» транспортного средства,
желтый («+» выход) - с выводом «+5В»,
черный («-» выход) - с выводом «-5В» потребителя.
Не допускается перепутывание проводов при подключении.
Документы
-
Напряжение на входе, В10-35 В
-
Напряжение на выходе, В5 В
-
Максимальный ток, А10 А
