Предназначен для подключения оборудования, требующего подачи стабильного напряжения питания.
Стабилизатор является импульсным преобразователем напряжения с высоким КПД, работающим в широком диапазоне входных напряжений.

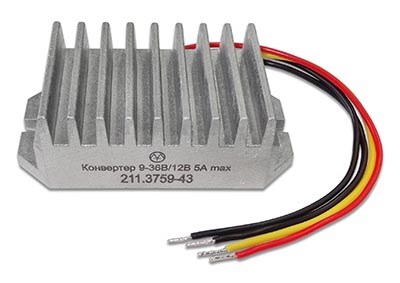

Стабилизатор собран в алюминиевом корпусе, обеспечивающем надежный отвод тепла.
Схема стабилизатора имеет защиту от перегрева, короткого замыкания, превышения выходного напряжения и тока.
Защита от неправильного подключения отсутствует!!!

Характеристики

Номинальное напряжение на входе, В	9...36
Номинальное напряжение на выходе, В	12 ±1
Пульсация выходного напряжения, не более, В	0,5
Максимальная мощность нагрузки, Вт	60
Максимальный ток нагрузки, А	5
КПД, не менее	85%
Рабочая температура, °C	-35…+70
Степень защиты	IP68
Длина проводов, мм	210
Габаритные размеры, мм	98х55х35
Масса, не более, кг	0,27

Описание

Рекомендации по монтажу и эксплуатации

ВНИМАНИЕ! Подключение прибора допускается только к бортовой сети транспортного средства.
Подключение к пуско-зарядным устройствам не допускается!!!

1. Установить прибор на метал-лическом основании в любом удоб-ном месте, обеспечив свободную циркуляцию воздуха, и надежно закрепить.
2. Соединить провода (используя для подключения провода сечением не менее 1,0мм²):
красный («+» вход) - с выводом «+»,
черный («-» вход) - с «массой» транспортного средства,
желтый («+» выход) - с выводом «+12В»,
черный («-» выход) - с выводом «-12В» потребителя.

Не допускается перепутывание проводов при подключении.
