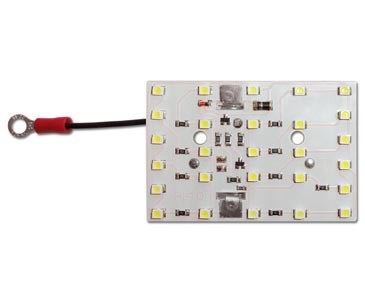

Плата ПЛ10 плафона Chevrolet Lacetti (с задержкой выключения) (Энергомаш)
Предназначена для освещения салона автомобиля в темное время суток и имеет функцию задержки выключения и плавного гашения света.
Устанавливается взамен штатной лампы накаливания.
Применяется на автомобилях Chevrolet Lacetti.
Установка и подключение
Работы по установке платы в плафон производить при отключенной аккумуляторной батарее!
1. Снять рассеиватель плафона, вставив лезвие отвертки в паз.
2. Вывернуть саморезы крепления плафона к кузову и извлечь плафон из обшивки потолка.
3. Отсоединить разъем с подводящими проводами от плафона и извлечь штатную лампу.
4. Снять защитную крышку плафона и извлечь контактные пластины из плафона, предварительно вывернув саморезы крепления.
5. Соединить контактные пластины с выводами светодиодной платы, используя прилагаемый крепеж и, поджимая пластины, установить светодиодную плату в плафон.
6. Дальнейшую сборку и монтаж проводить с п.4 в обратной последовательности.
7. Закрепить плафон на прежнее место, установив наконечник провода платы под один из саморезов крепления плафона к кузову автомобиля, и зафиксировать рассеиватель на плафоне
Технические характеристики:
| Название | Показания |
|---|---|
| Напряжение настройки, В | 12 |
| Потребляемый ток, мА | 160 |
| Потребляемая мощность, Вт | 2,0 |
| Время задержки включения, с | 6-8 |
| Количество светодиодов, шт | 27 |
| Габаритные размеры, мм | 70х47х11 |
-
ПрименяемостьChevrolet Lacetti
