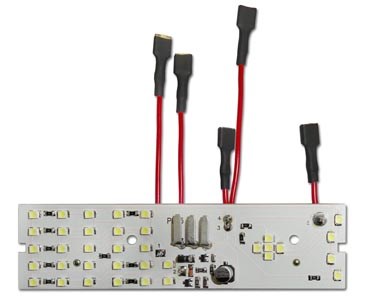

Плата ПЛ15 плафона Volkswagen Passat (с задержкой выключения) (Энергомаш)
Предназначена для освещения салона автомобиля в темное время суток и имеет функцию задержки выключения и плавного гашения света.
Устанавливается взамен штатной лампы накаливания.
Применяется на автомобилях Volkswagen Passat B3, B4.
Установка и подключение
Работы по установке платы в плафон производить при отключенной аккумуляторной батарее!
1. Извлечь плафон из обшивки потолка, отжав пружинную защелку со стороны малого рассеивателя.
2. Отсоединить разъем с подводящими проводами от плафона.
3. Удалить из плафона защитную текстолитовую пластину и плату с лампами.
4. Установить светодиодную плату в плафон.
5. Соединить последовательно гнезда проводов платы «1», «2», «3» со штырями трехпозиционного переключателя (начиная с крайнего штыря переключателя), проводов «4», «5» - со штырями двухпозиционного переключателя.
6. Установить плафон на штатное место, подключив разъем с электропроводами.
Технические характеристики:
| Название | Показания |
|---|---|
| Напряжение настройки, В | 12 |
| Потребляемый ток, мА | 500 |
| Потребляемая мощность, Вт | 7,4 |
| Время задержки включения, с | 6-8 |
| Количество светодиодов, шт | 36 |
| Габаритные размеры, мм | 127х34х10 |
-
ПрименяемостьVolkswagen Passat B3, Volkswagen Passat B4
