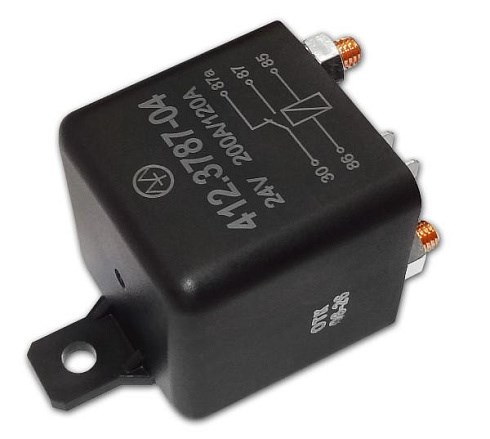

Реле 412.3787-04 24В 200А (Энергомаш)
Вес:
130
гр.
Новинка
Реле 412.3787-04 24В 200А (Энергомаш)
Количество:
2 710
руб.
Есть в наличии
Электромагнитное реле
412.3787-04 — 24 В, 200 А
Для коммутации силовых электрических цепей постоянного тока в автомобилях с напряжением бортовой сети 24 В.
Напряжение 24 В
Максимальный ток 200 А
Силовые клеммы М6
Назначение реле
Реле 412.3787-04 предназначено для коммутации электрических цепей постоянного тока.
Применяется на автомобилях любой марки с напряжением бортовой сети 24 В. Максимальный коммутируемый ток составляет 200 А.
Подключение силовой цепи выполняется через резьбовые клеммы М6, а подключение обмотки — через два контакта серии 6,3.
Монтаж и подключение реле необходимо выполнять в соответствии со схемой, нанесённой на корпус изделия.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Номинальное напряжение | 24 В |
| Максимальный ток | 200 А |
| Ток потребления | 200 мА |
| Контакты серии 6,3 | 2 шт. |
| Присоединительные резьбовые клеммы | М6 |
| Габаритные размеры реле | 77 × 46 × 46 мм |
| Масса, не более | 0,13 кг |
Рекомендации по монтажу
Установите реле в удобном для монтажа месте автомобиля, используя крепёжное отверстие на кронштейне реле.
Подключите реле в соответствии со схемой, нанесённой на корпус изделия.
Подводку к силовым контактам 30, 87 и 87а с винтами М6 выполняйте проводом сечением не менее 16 мм².
Для подключения контактов обмотки 85 и 86 со штырями 6,3 используйте провод сечением не менее 0,5 мм².
Техническая документация
-
Номинальное напряжение, В24
-
Ток нагрузки, А200
-
Тип релеПереключающее
