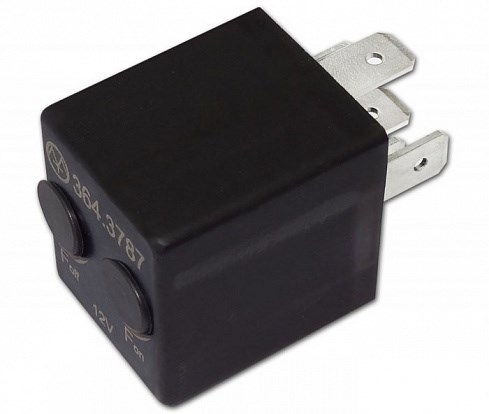

Реле контроля частоты 364.3787
Реле предназначено для включения/выключения различных устройств в зависимости от частоты входного сигнала. Реле имеет возможность ручной регулировки порогов включения/выключения. Регулировка осуществляется с помощью встроенных подстроечных многооборотных резисторов через отверстия в корпусе.
Визуальная диагностика срабатывания реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.
Применяется на автомобилях любой марки с напряжением бортовой сети 12В.
Характеристики
| Напряжение питания, В | 10...16 |
| Максимальный ток коммутации, А | 25 |
| Потребляемый ток, мА | 60 |
| Рабочая температура, °C | от -45 до +85 |
| Задержка включения/выключения, с | 1/1 |
| Частота включения/выключения, Гц | (10...1000)/(10...1000) |
| Габаритные размеры, мм | 40х28х25 |
| Масса, г | 25 |
Описание
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Установка и подключение

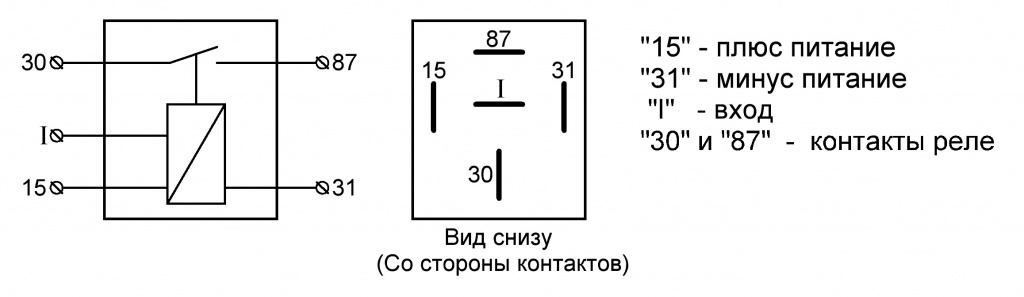

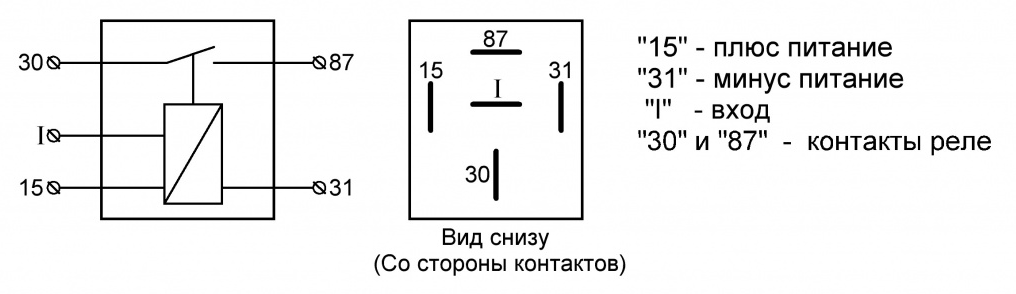

Подключить реле в соответствии с рисунком.
Режимы работы

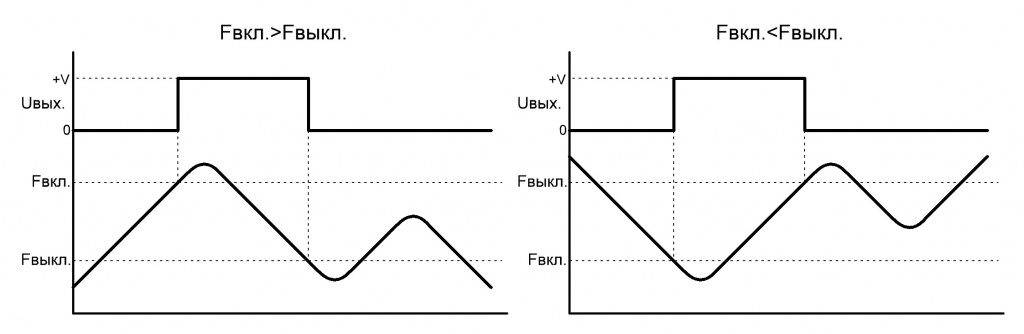

Реле начинает работать сразу после подачи питания. Силовые контакты реле замыкаются при достижении на входе частоты включения (Fвкл.) и размыкаются при достижении частоты выключения (Fвыкл.).
Примечание: При Fвкл.=Fвыкл. реле размыкается и начинает мигать светодиод.
