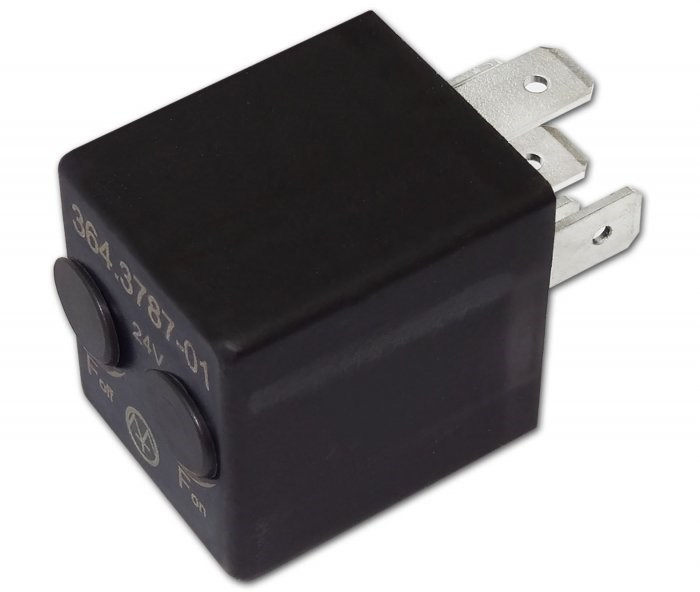

Реле предназначено для включения/выключения различных устройств в зависимости от частоты входного сигнала. Реле имеет возможность ручной регулировки порогов включения/выключения. Регулировка осуществляется с помощью встроенных подстроечных многооборотных резисторов через отверстия в корпусе.

Визуальная диагностика срабатывания реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.

Применяется на автомобилях любой марки с напряжением бортовой сети 24В.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Установка и подключение

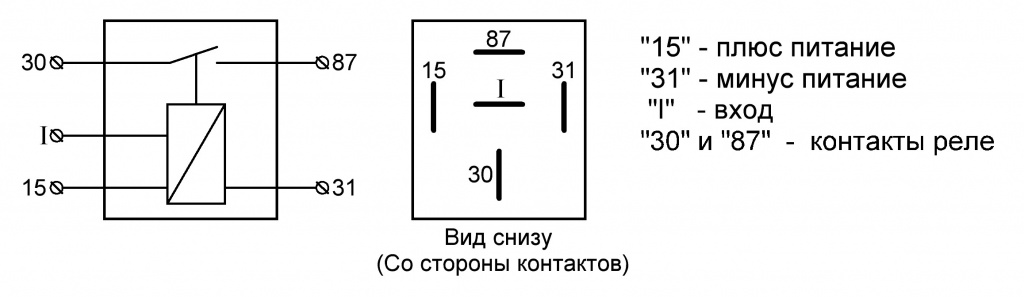

Подключить реле в соответствии с рисунком.

Режимы работы

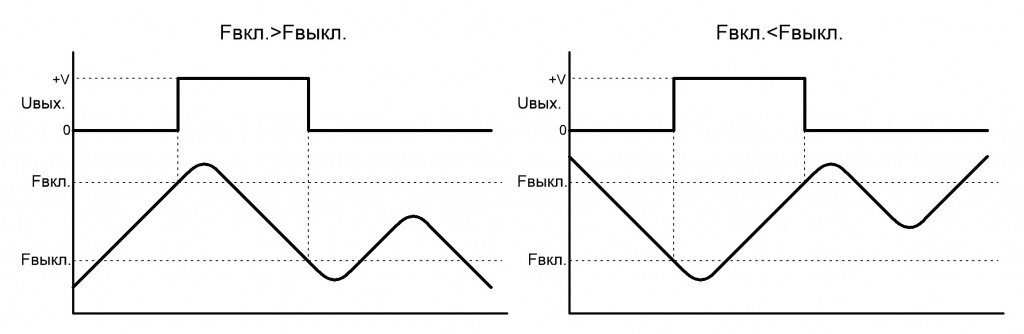

Реле начинает работать сразу после подачи питания. Силовые контакты реле замыкаются при достижении на входе частоты включения (Fвкл.) и размыкаются при достижении частоты выключения (Fвыкл.).
