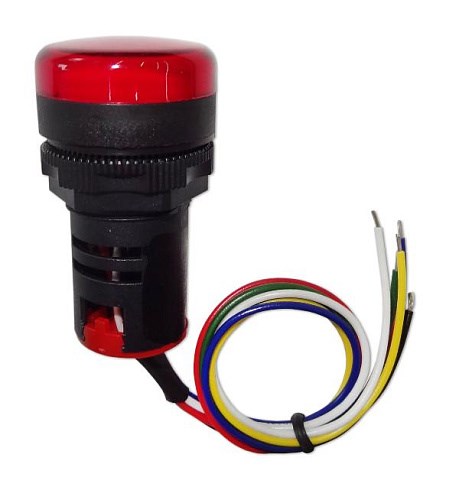

РЕЗВУН 9-К
РЕЗВУН 9-К
Предназначен для работы в низковольтных цепях постоянного тока. Служит для подачи звукового и/или светового сигнала о включении каких-либо устройств на транспортных средствах (ТС) с напряжением бортовой сети 12В.

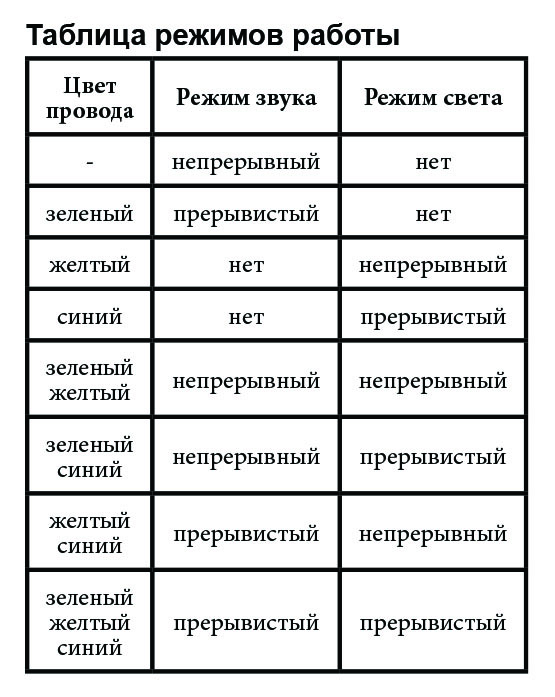

Имеет 16 режимов работы, в том числе 8 кратковременных (на 30 с). Основные режимы приведены в таблице (см. инструкцию).
Питание: “+” — красный провод; “масса” — черный провод.
Включение необходимого режима осуществляется подключением соответствующих проводов к “массе” ТС. При дополнительном подключении к “массе” белого провода все режимы ограничиваются по времени работы до 30 с.
Рекомендации по монтажу
1. Установить индикатор в удобном месте, обеспечивающем требуемую слышимость и видимость световой индикации, и надежно закрепить.
2. Произвести электрическое соединение в соответствии со схемой, приведённой в инструкции (режимы включения реализуются подключением соответствующих проводов к “массе” ТС).
-
Номинальное напряжение, В12
-
Тип сигнализацииПрерывистый, Непрерывный
