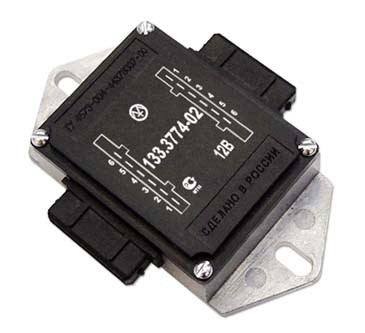

133.3774-02 (аналог 3620.3734)
Предназначен для работы в системе зажигания карбюраторных двигателей внутреннего сгорания в комплекте с катушками зажигания 27.3705, 3122.3705, Б116 (и их модификациями) и датчиками-распределителями типа 40.3706, 38.3706, 54.3706, 55.3706.
Применяется на автомобилях ВАЗ-2108, -2109, -2110, -2121, -1111, ЗАЗ-1102.
Конструкция прибора предусматривает совмещение в одном корпусе двух полностью независимых коммутаторов.
Характеристики
| Номинальное напряжение, В | 12 |
| Ток коммутации, А | 6-9 |
| Габаритные размеры, мм | 141х100х37 |
| Масса, г | 300 |
Описание
Рекомендации по монтажу
1. Установить коммутатор отверстиями основания на два болта массы, предварительно очищенные от грязи и ржавчины, и надежно закрепить.
2. Колодку с подводящими проводами вставить в один из разъемов коммутатора до упора.
3. При необходимости замены коммутатора, колодку с подводящими проводами переставить в разъем резервного коммутатора.
Документы
-
ПрименяемостьВАЗ-1111, ВАЗ-2108, ВАЗ-2109, ВАЗ-2110, ВАЗ-2121, ЗАЗ-1102
